[Translate "Austria"] Kragarmregal-Anlage

Qualität und umfangreicher Service sprechen für sich. OHRA blickt auf über 40 Jahre Erfahrung als etablierter Hersteller von Schwerlastregalen zurück und überzeugt mit einem Rundumservice: Von der Beratung über die Herstellung bis zur Montage von Regalsystemen. Dabei ist das Kragarmregal das wichtigste Produkt im Sortiment.

Mit maßgeschneiderten Regalen und einem umfangreichen Sortiment an Zubehör bieten wir eine Komplettlösung für die Lagerung von Langgut und Schwerlasten. Alles: Made in Germany.

Angebot anfragen

Vorteile eines Kragarmregals von OHRA

Die durchdachten Regalsysteme für Schwerlasten oder Langgüter werden bei OHRA individuell nach Ihrem Bedarf hergestellt - und zwar in Deutschland.
Sie sind hochwertig pulverbeschichtet oder für das Außenlager feuerverzinkt. Auch bei voller Auslastung bleiben die Kragarmregale dauerhaft stabil und sorgen für ein hohes Maß an Sicherheit für Ihr Personal und Ihre Kunden.

Für jedes Produkt und für jede Branche gibt es spezifische Lösungen. Die Langgutregale unterscheiden sich je nach Bedarf in Höhe, Nutztiefe, Tragfähigkeit oder Profilstärke.
Grundsätzlich wird zwischen einem einseitigen und einem doppelseitigen Kragarmregal unterschieden.

  • Regalständer und Kragarme aus vollwandigen, warmgewalzten IPE-Stahlprofilen
  • Eingehängte, höhenverstellbare Arme
  • frei bewegliche Kragarme schonen Ware und Regal bei Kollisionen

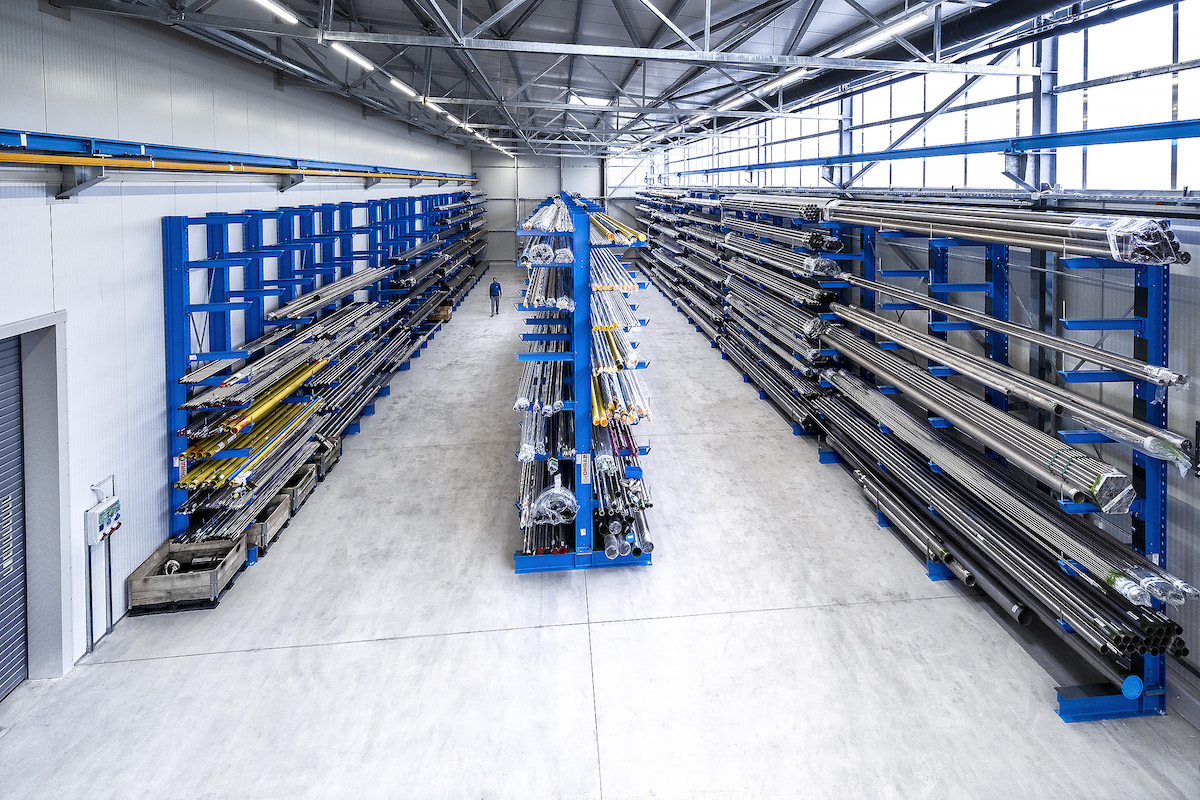

  • sowohl einseitige als auch doppelseitige Lösungen möglich
  • Hochwertige Pulverbeschichtung schützt das Material und sorgt für besondere Langlebigkeit
  • Im Freigelände auch mit Dach, Rückwand und Regenrinne erhältlich
  • optional Feuerverzinkte Ausführung für das Außenlager
Wir sind dann zufrieden, wenn Sie zufrieden sind.
Wir planen mit Ihrem vorhandenen Platz und Ihren individuellen Anforderungen.

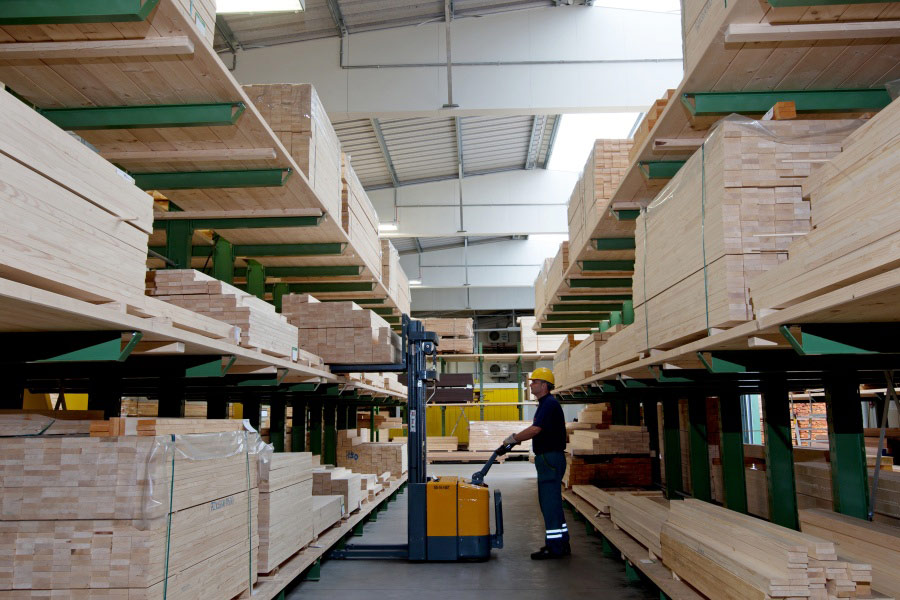

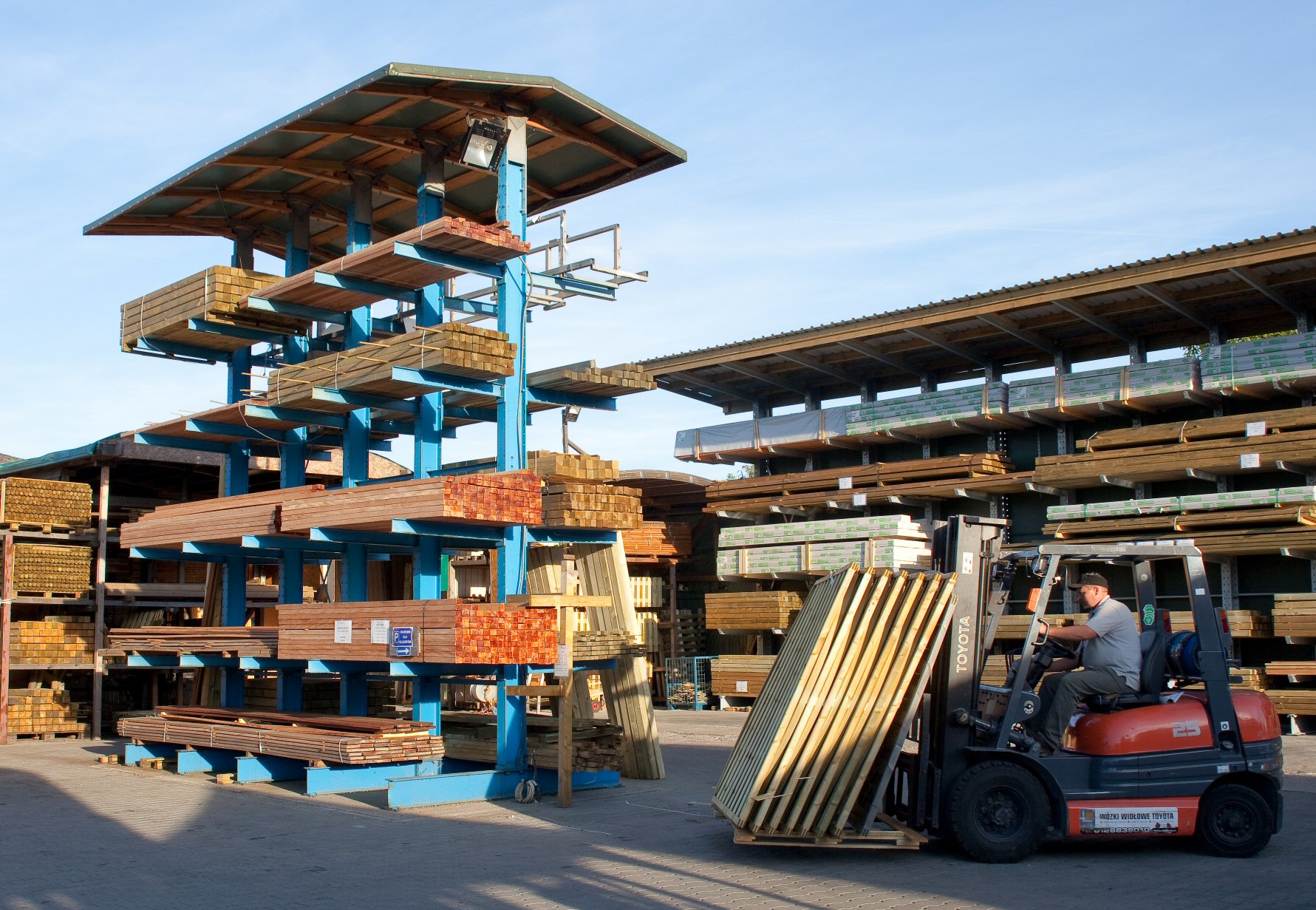

Dank Dach im Außenbereich eine gute Sache. Ideal für den Holzhandel.
Doppelseitige Kragarmregale für den Autohandel. So macht Lagern Freude!

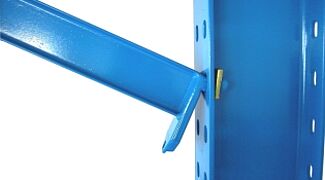

Das Kragarm-Prinzip: simpel aber von uns voll durchdacht.

Der freibewegliche Kragarm schont Ware und Regal und weicht Anstößen aus. Das Funktionsprinzip des Kragarmregals ist simpel aber genial.
Das Kragarm-Prinzip ist simpel aber dennoch von OHRA voll durchdacht. Für die Langgut- und Schwerlast-Lagerung eignen sich die Kragarmregale in nahezu allen handwerklichen und industriellen Branchen.

Alles Wissenswerte auf einen Blick

Es handelt sich hierbei um vertikale Stahlträger mit horizontal herausragenden Kragarmen. Das Lagergut wird auf diesen Armen abgelegt. Vor allem lange Gegenstände wie Rohre oder Balken werden darauf gelagert (Langgut).



Es gibt sie in entweder einseitiger oder doppelseitiger Ausführung. Einseitige Kragarmregale werden zumeist entlang der Wände des Lagers integriert oder in deren Nähe aufgestellt. Doppelseitig erlauben sie den Zugang von beiden Seiten und erhalten ihre Stabilität durch eine gleichmäßige Verteilung des Gewichts sowie einer stabilen Grundkonstruktion. Beide lassen sich auch im Boden verankern.



Neben den einfachen Ausführungen gibt es auch Modelle mit Dach, welche dem Lagergut einen Schutz vor der Witterung bieten, sollten sie im Freien zum Einsatz kommen.

Das Kragarmregal aus warmgewalzten Stahlprofilen sieht man heute in fast allen Branchen:



  • Im Holzhandel oder Baustoffhandel für die Lagerung von Kanthölzern, Brettern, Steinen, Rohren und Profilen,
  • im Stahlhandel wo Blechformate und schwere Stahlprofile sicher gelagert werden müssen,
  • in Schreinerei- und Zimmereibetrieben als Lager für schwere Spanplatten,
  • aber auch bei Autoverwertern
  • Marinas
  • Möbel- und Küchenherstellern
  • und vielen anderen Branchen, wo es darauf ankommt, auf wenig Grundfläche viel zu lagern.

Für jedes Produkt und für jede Branche gibt es spezifische Lösungen. Sie unterscheiden sich, je nach Bedarf, in Höhe, Nutztiefe, Tragfähigkeit oder Profilstärke. Deshalb produziert OHRA die Schwerlastregale immer nach dem individuellen Bedarf und den spezifischen Vorgaben seiner Kunden.

Kragarmregale sind enorm tragfähige Lagersysteme für die Aufbewahrung von Langgut und Schwerlast. Dazu gehören zum Beispiel Holzplatten, Blechtafeln, Profile, Balken oder Stahlelemente, Baustoffe oder auch Altfahrzeuge sowie alle Arten von Schwerlasten.



Unsere Varianten, Ihre Auswahl

Einfaches Funktionsprinzip – viele nützliche Ausführungen:

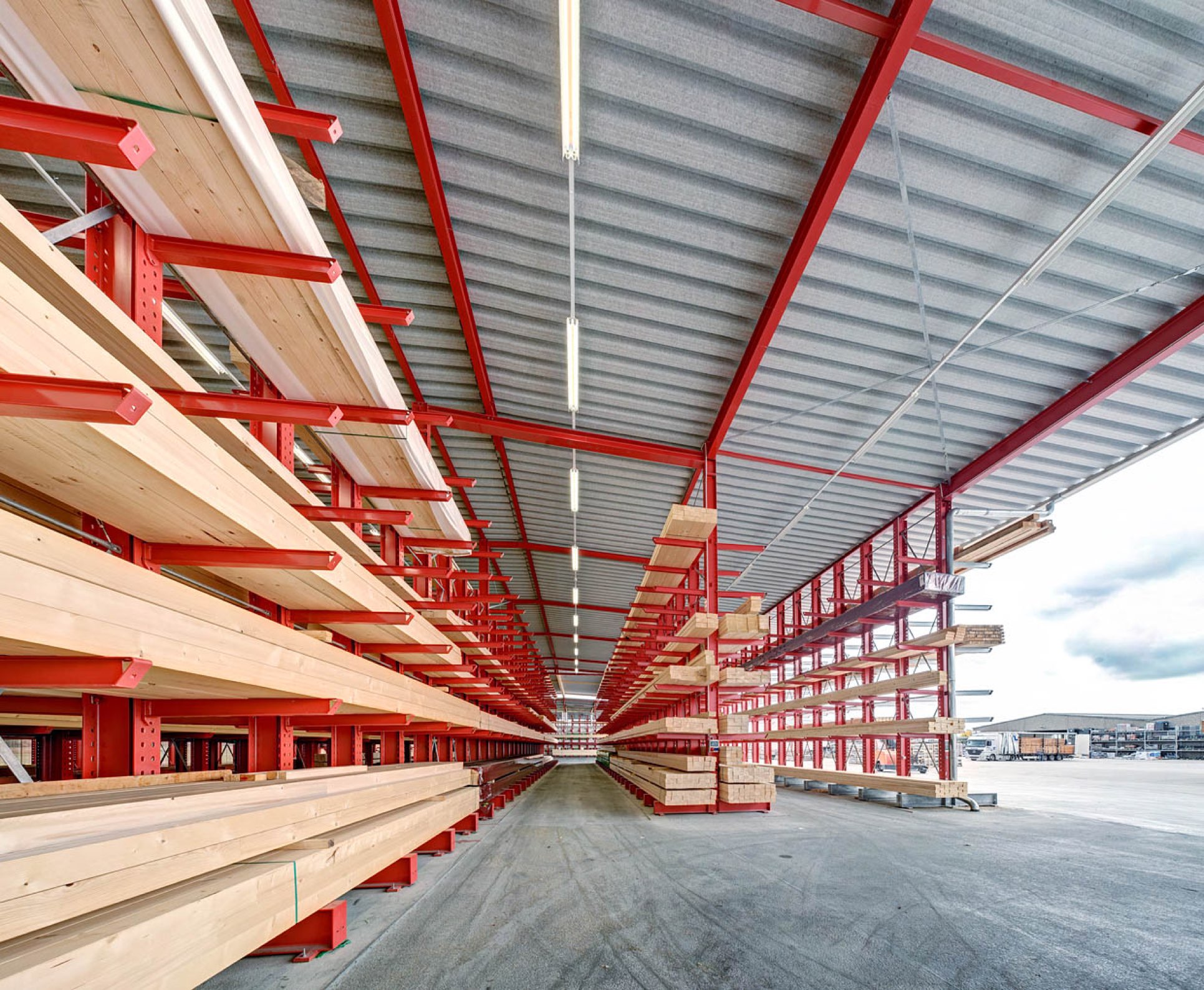

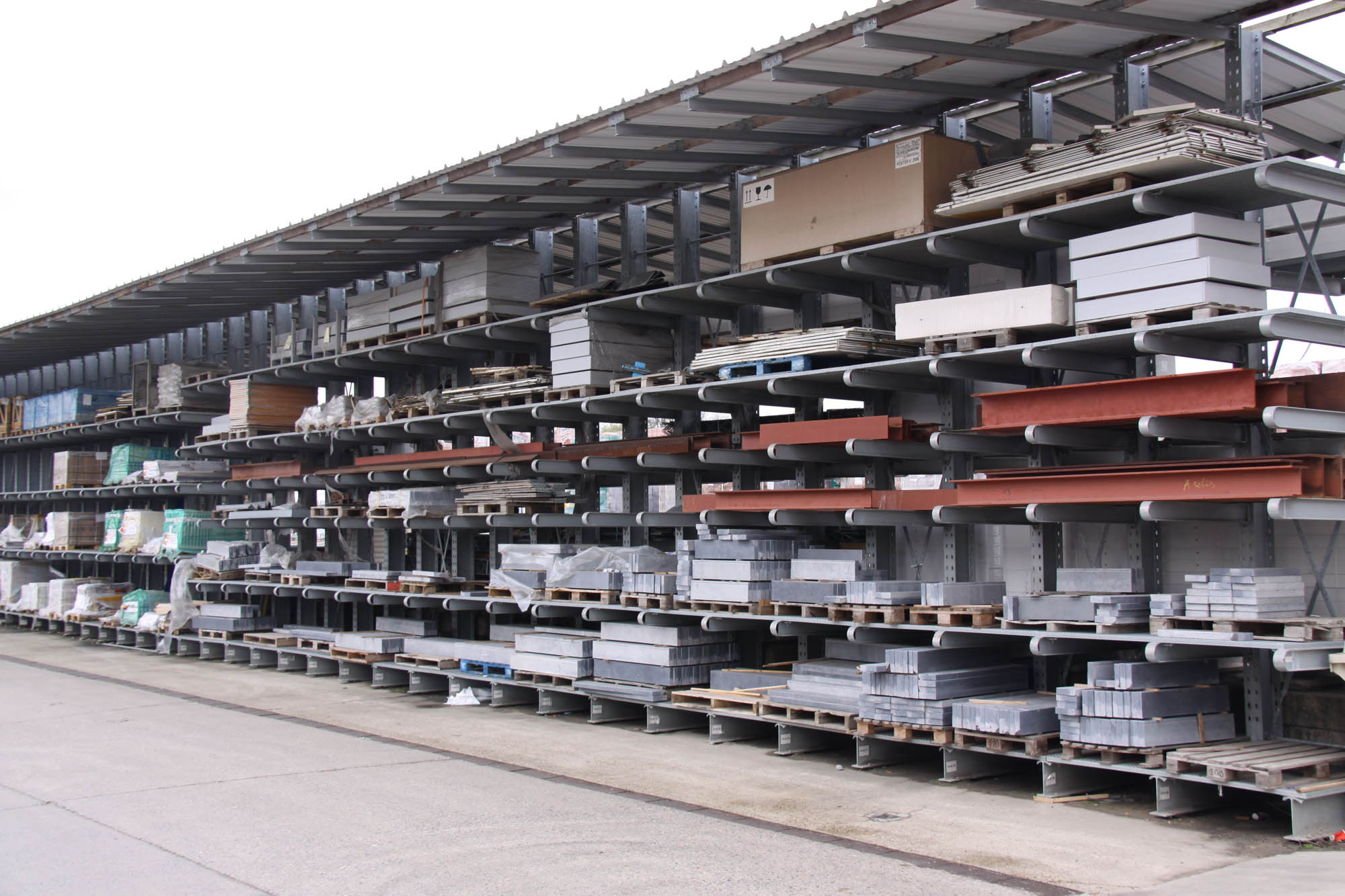

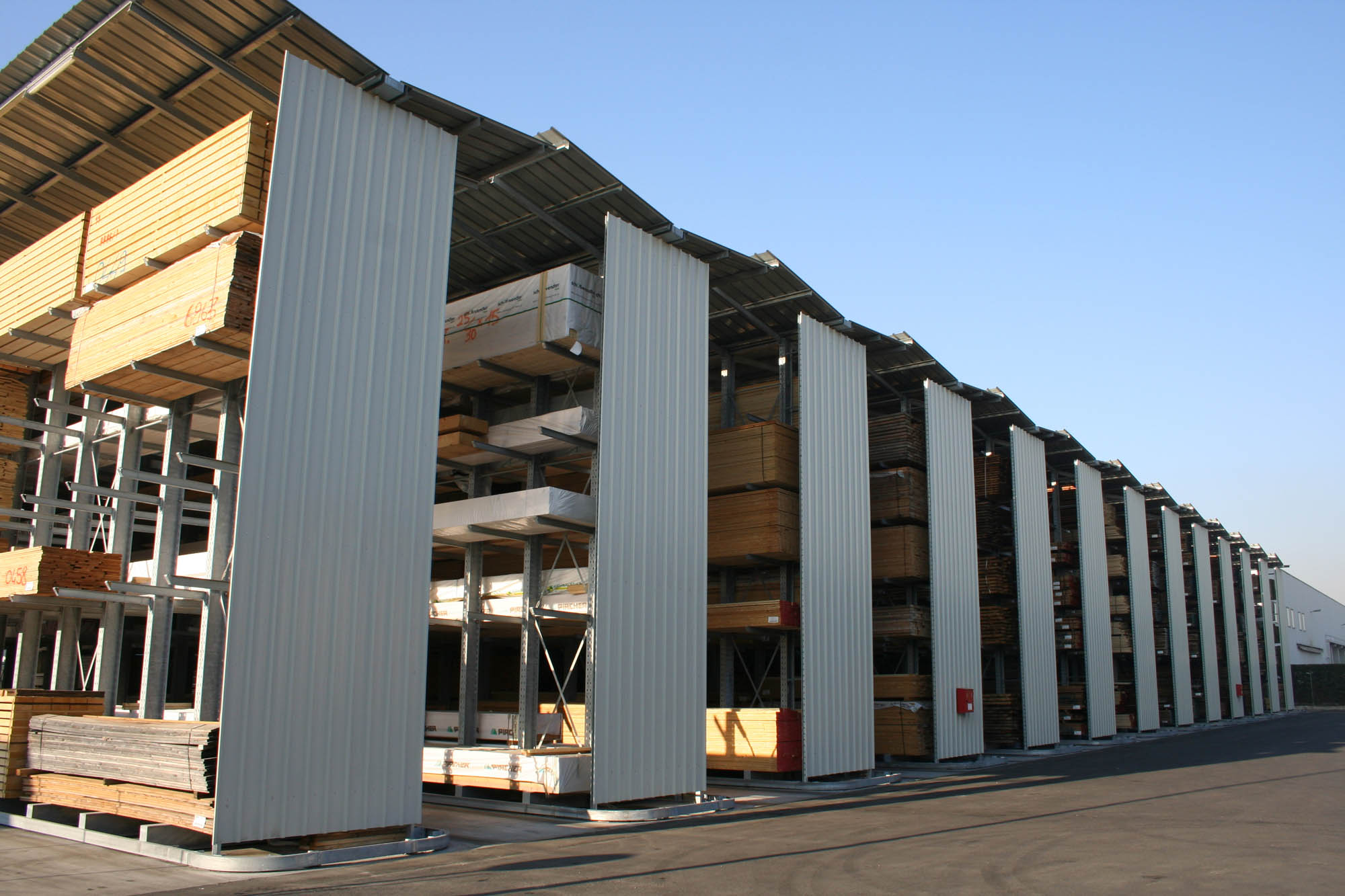

Cantilever racking with roof

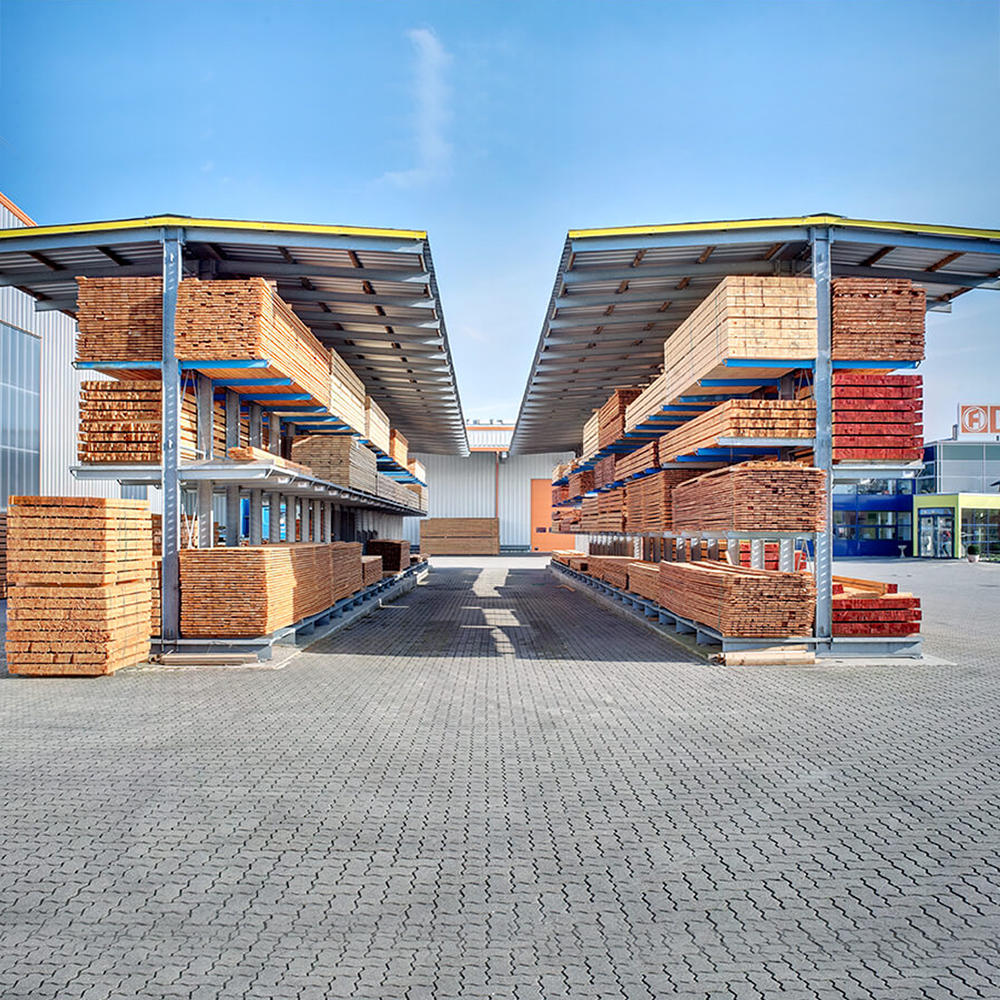

Doppelseitig mit Dach. Die Ware lagert wettergeschützt im Außenlager.
Cantilever racking system with a monopitch roof
Mit Pultdach. Offene Lagerung im Außenlager mit optimalem Regenschutz.

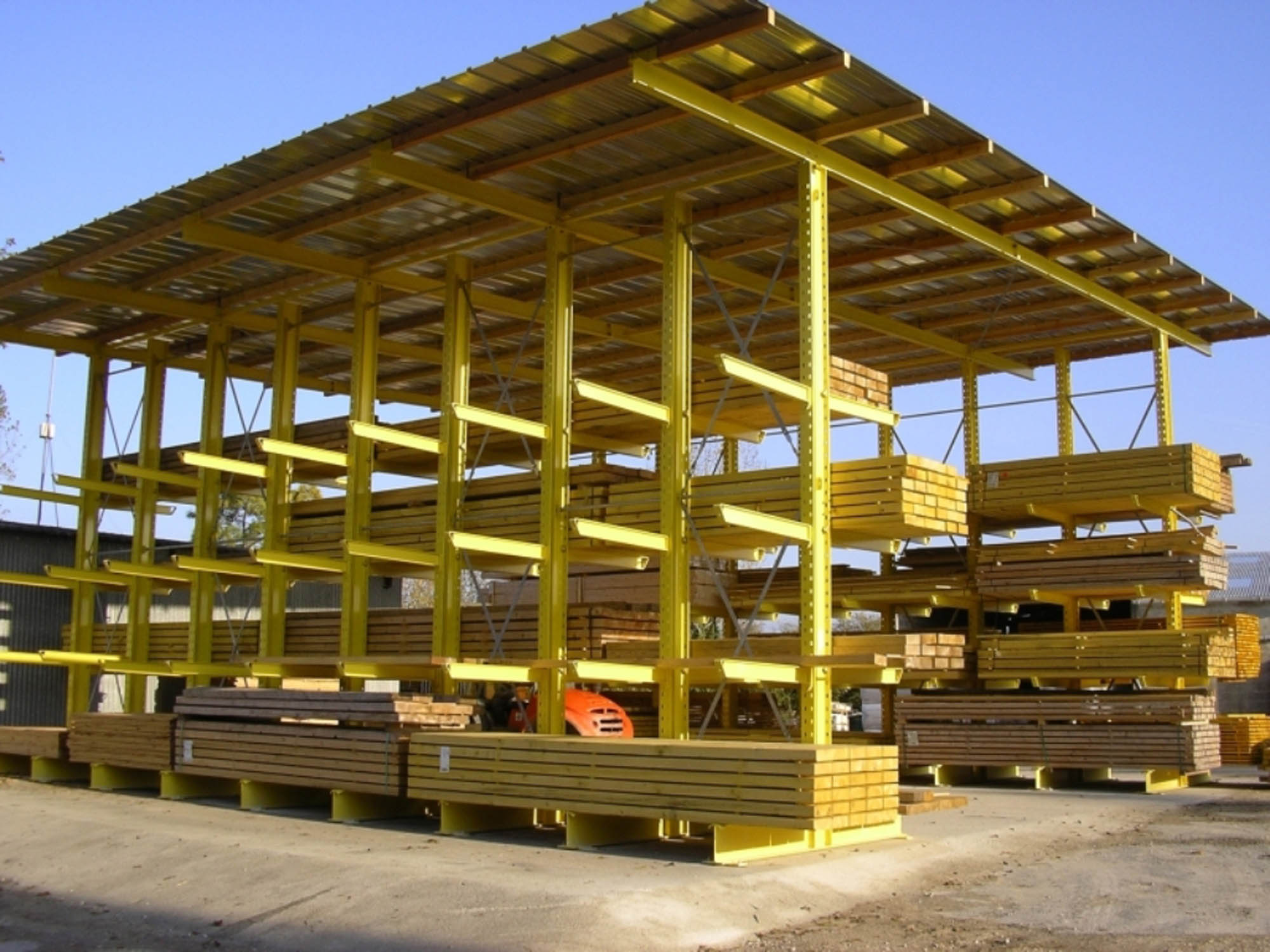

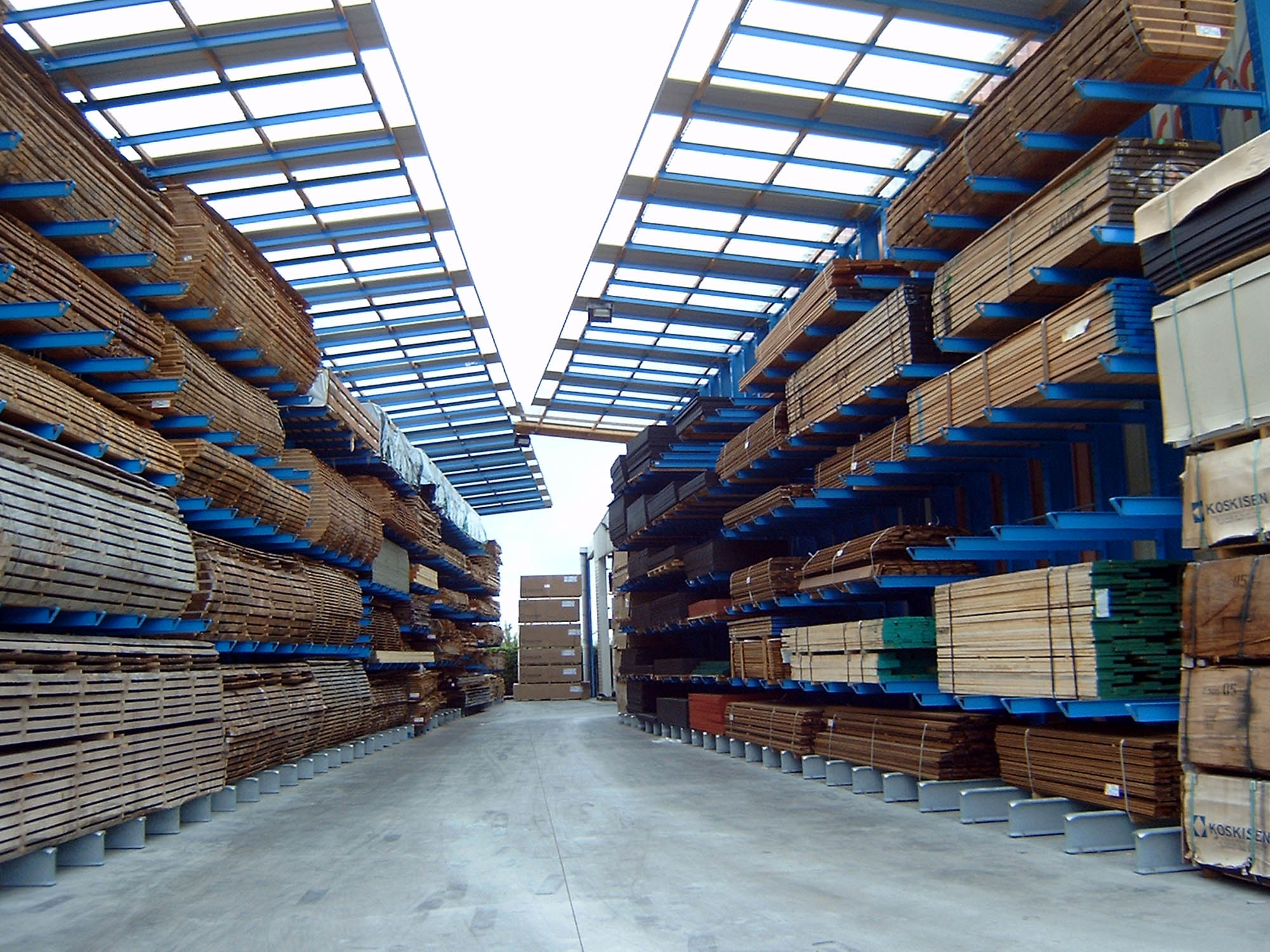

Cantilever racking system with roof
Mit Dach. Die PVC-Dacheindeckung sorgt für ausreichende Beleuchtung im Holzlager.
cantilever racking system with roof

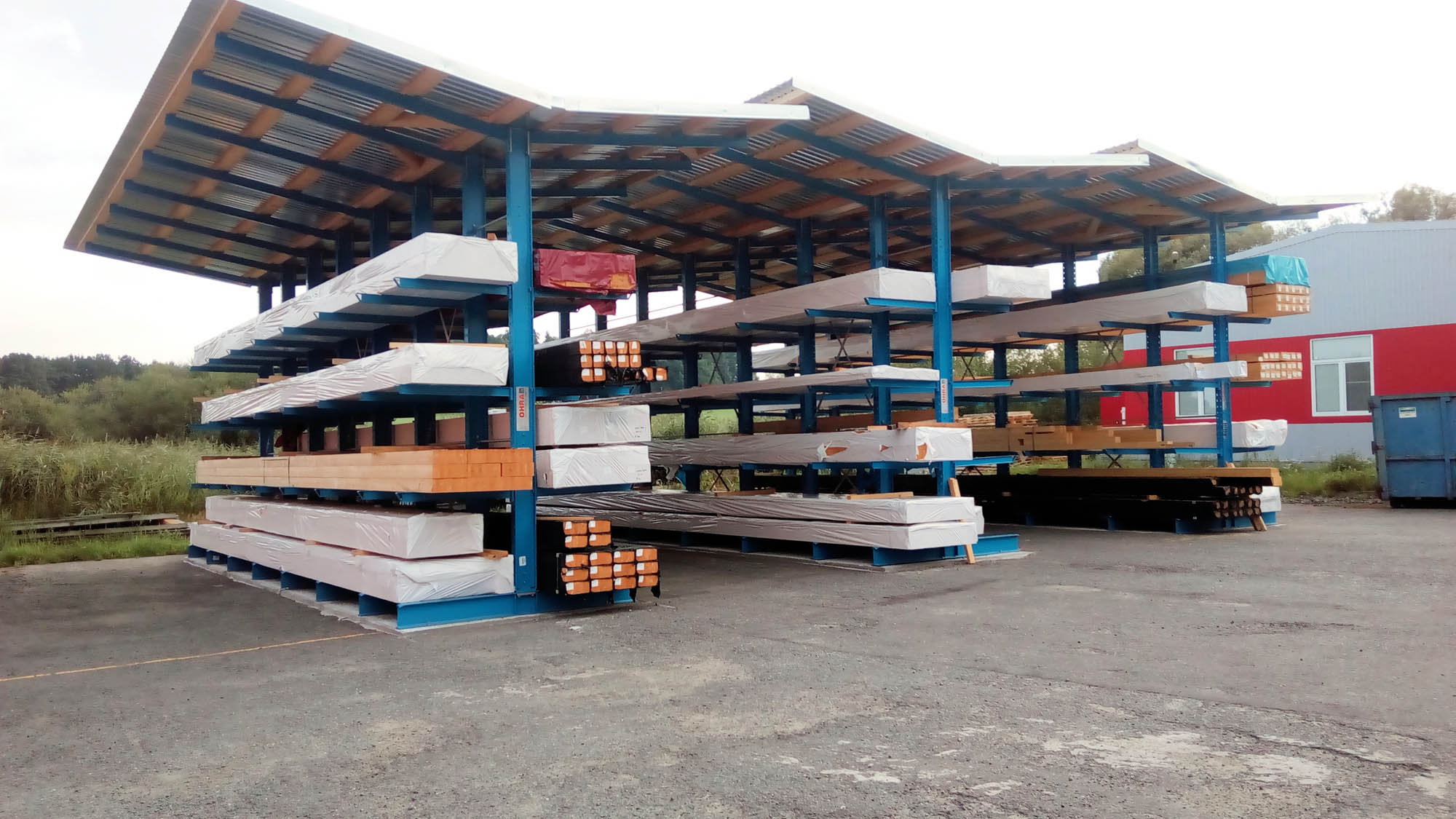

Mit Dach, um schwere Lasten im Freien zu lagern.

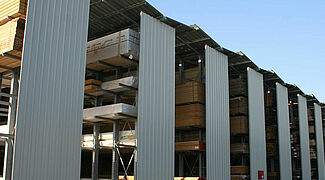

Cantilever racking system with roof and cladding wall
Mit Dach und seitlichicher Verbretterung. Optimaler Wetterschutz bei gleichzeitiger Ventilation.
cantilever racking system with roof
Mit großer Dachfläche. Die Ware lagert im Freien und ist trotzdem vor Regen geschützt.

Kragarmregale mit Dach

Im Außenbereich sind Kragarmregale mit Dach die richtige Wahl für Ihr Langgut, welches nicht unbedingt in einer Halle gelagert werden muss. Wir berücksichtigen bei der statischen Kalkulation des Lagersystems zusätzlich zur Lastanforderung die Schnee- und Windlasten Ihrer Region und dimensionieren die Regalprofile und das Regaldach entsprechend. Wir beraten Sie von Anfang an: von der Planung bis zur Dacheindeckung. Zudem unterstützen wir Sie bei der Baugenehmigung - auf Wunsch mit Zeichnungsmaterial und Statik.

Kragarmregal mit Dach

Einseitige Kragarmregale

Das einseitige Kragarmregal steht in der Regel unter einem Dach oder vor einer Wand. Es wird von nur einer Seite bedient.
Die stabile Bauweise erlaubt eine frei stehende Konstruktion.
Ist das Kragarmregal einseitig geplant, kann es im Außenbereich rückwärtig und seitlich geschlossen werden – zum Beispiel mit Trapezblech oder Holz.

Einseitiges Kragarmregal

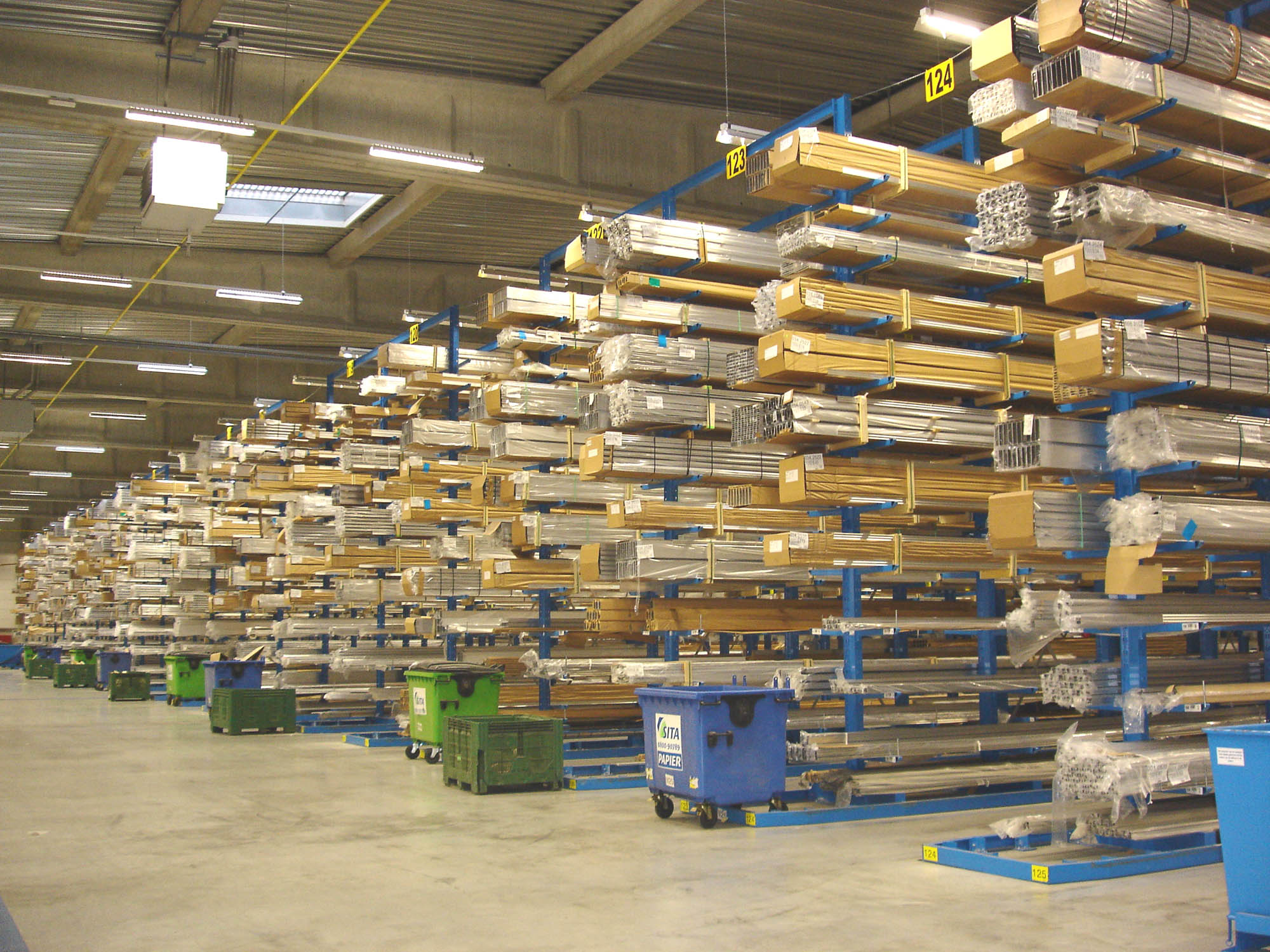

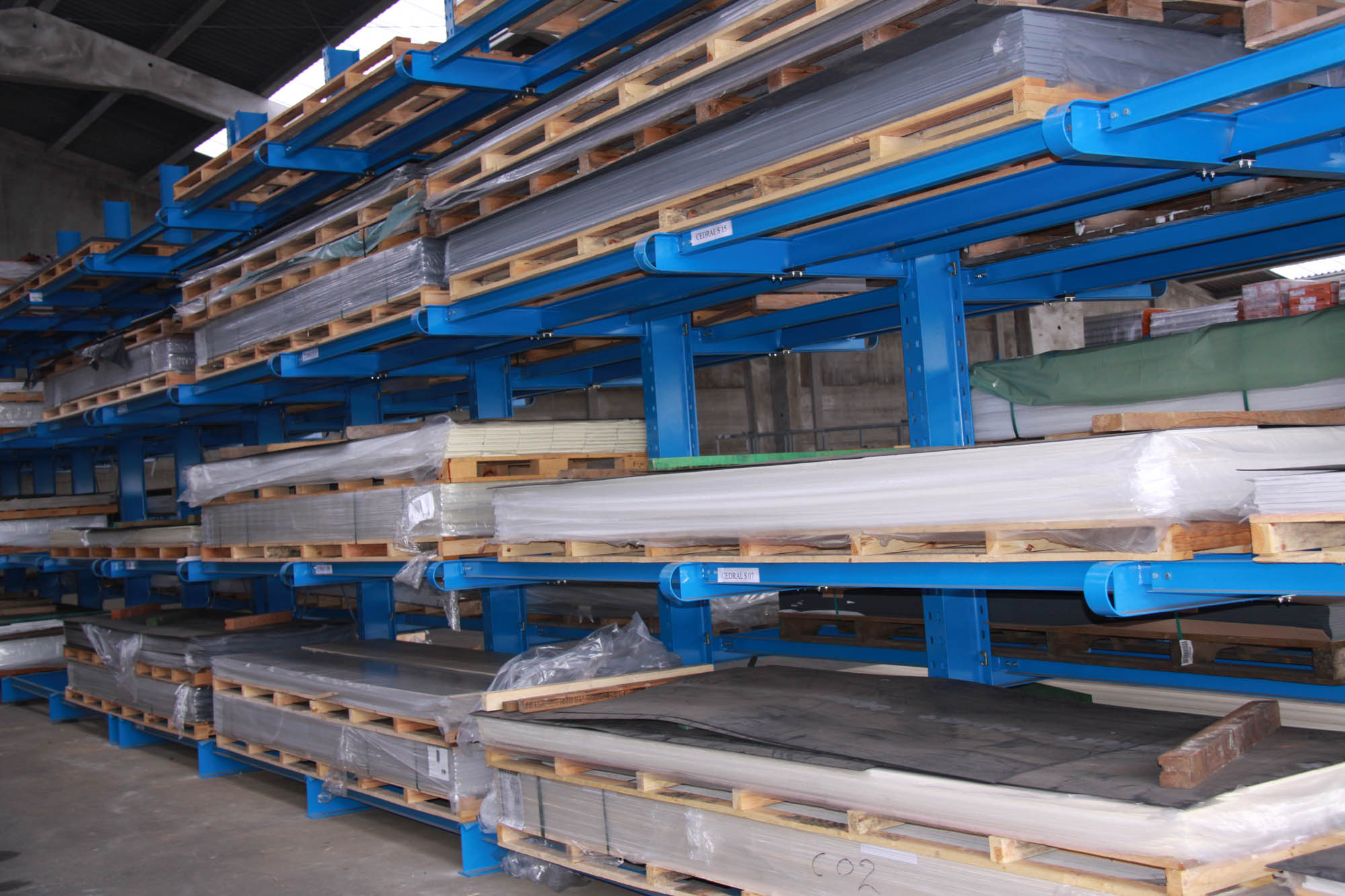

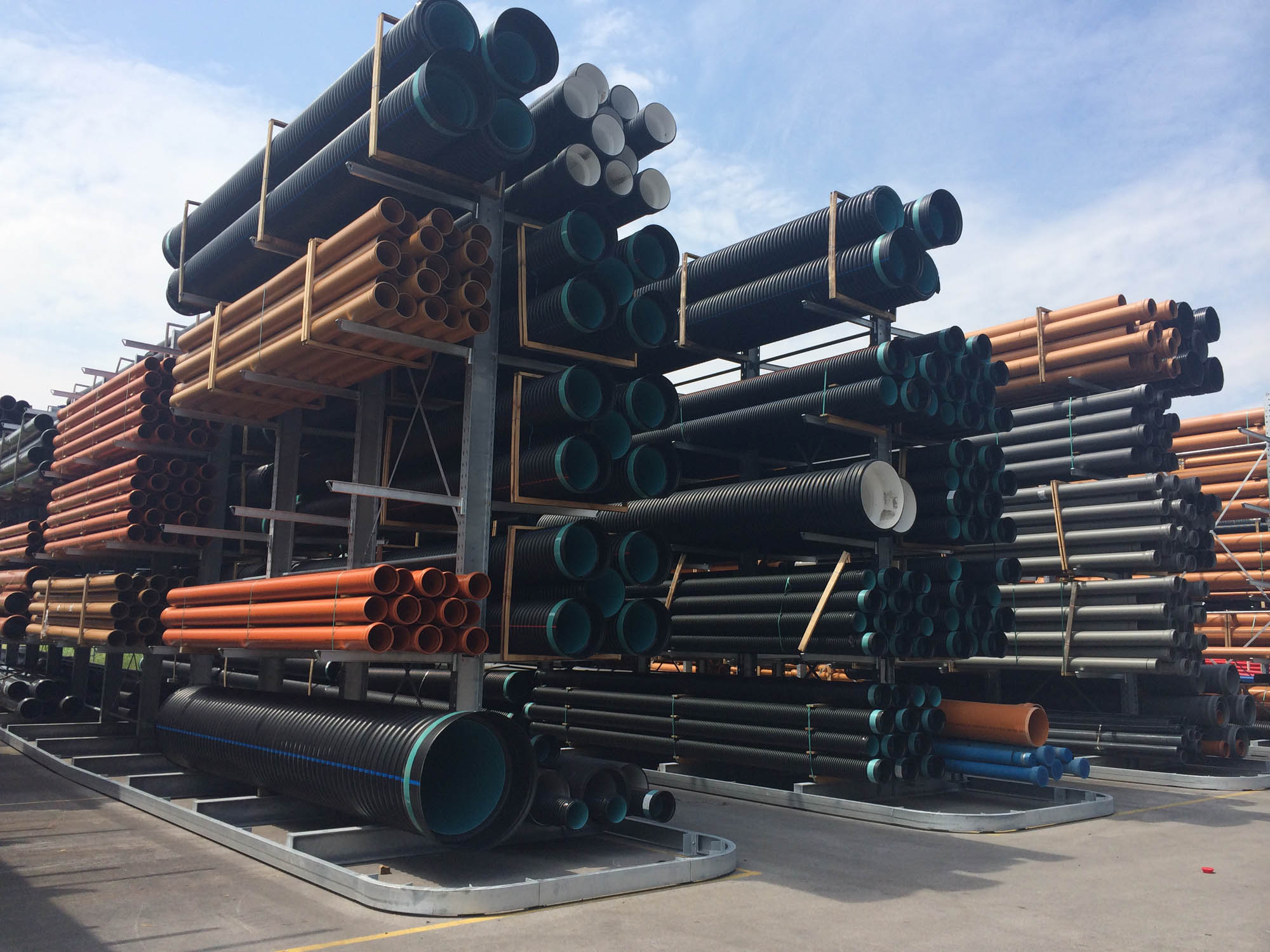

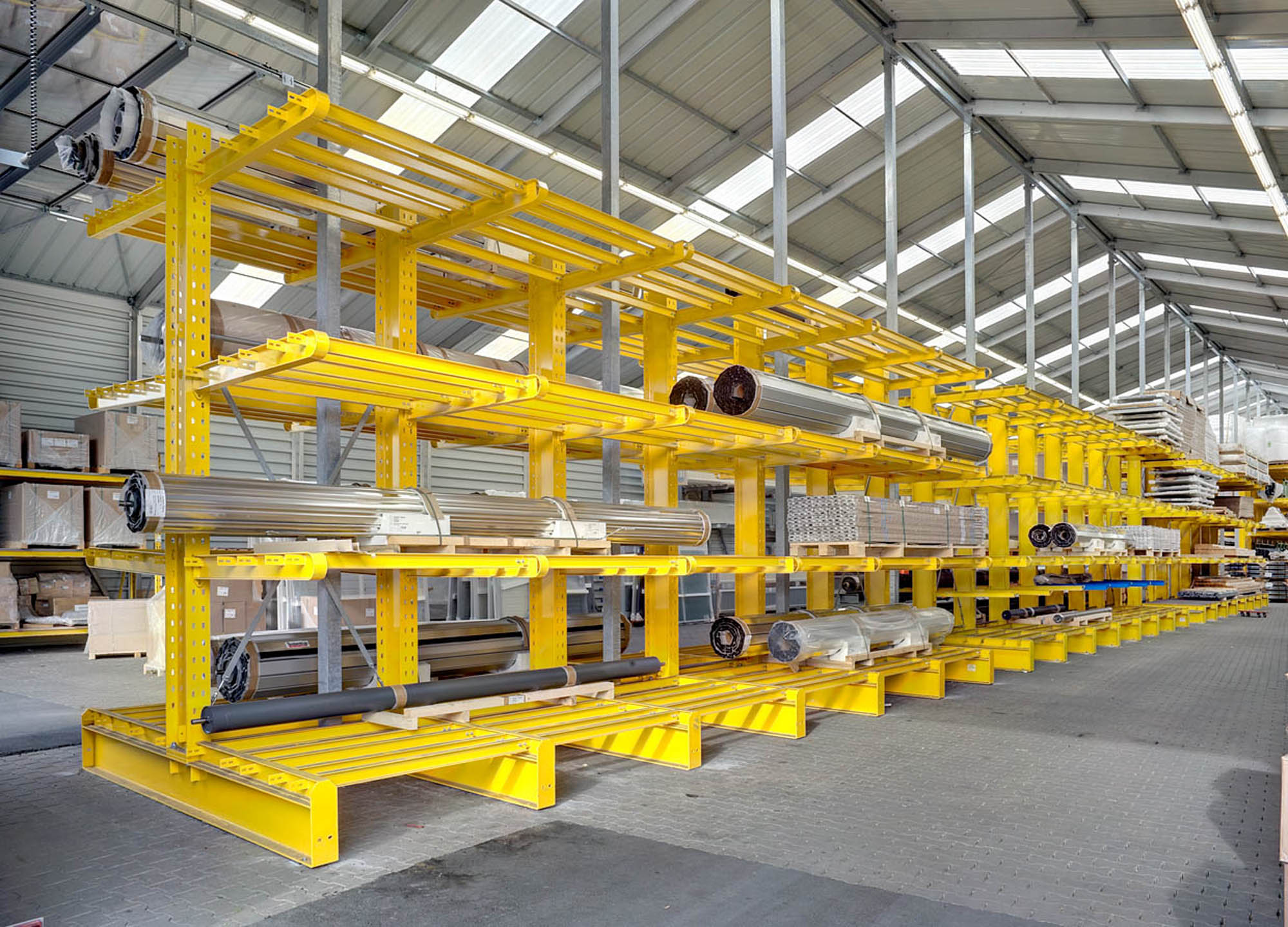

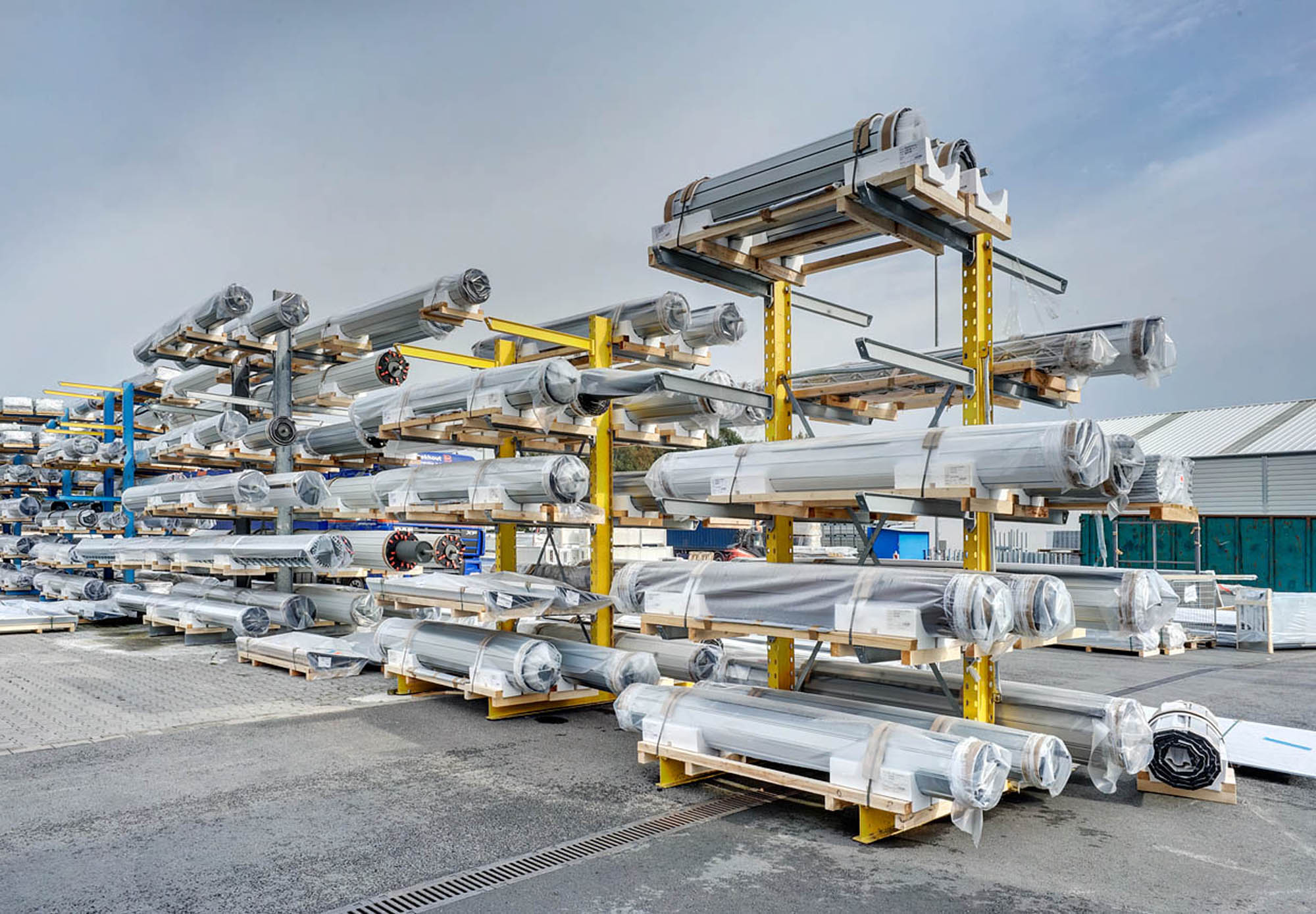

Cantilever racking light loads
Einseitiges Kragarmregal
Cantilever racking system for aluminium
Einseitiges Kragarmregal

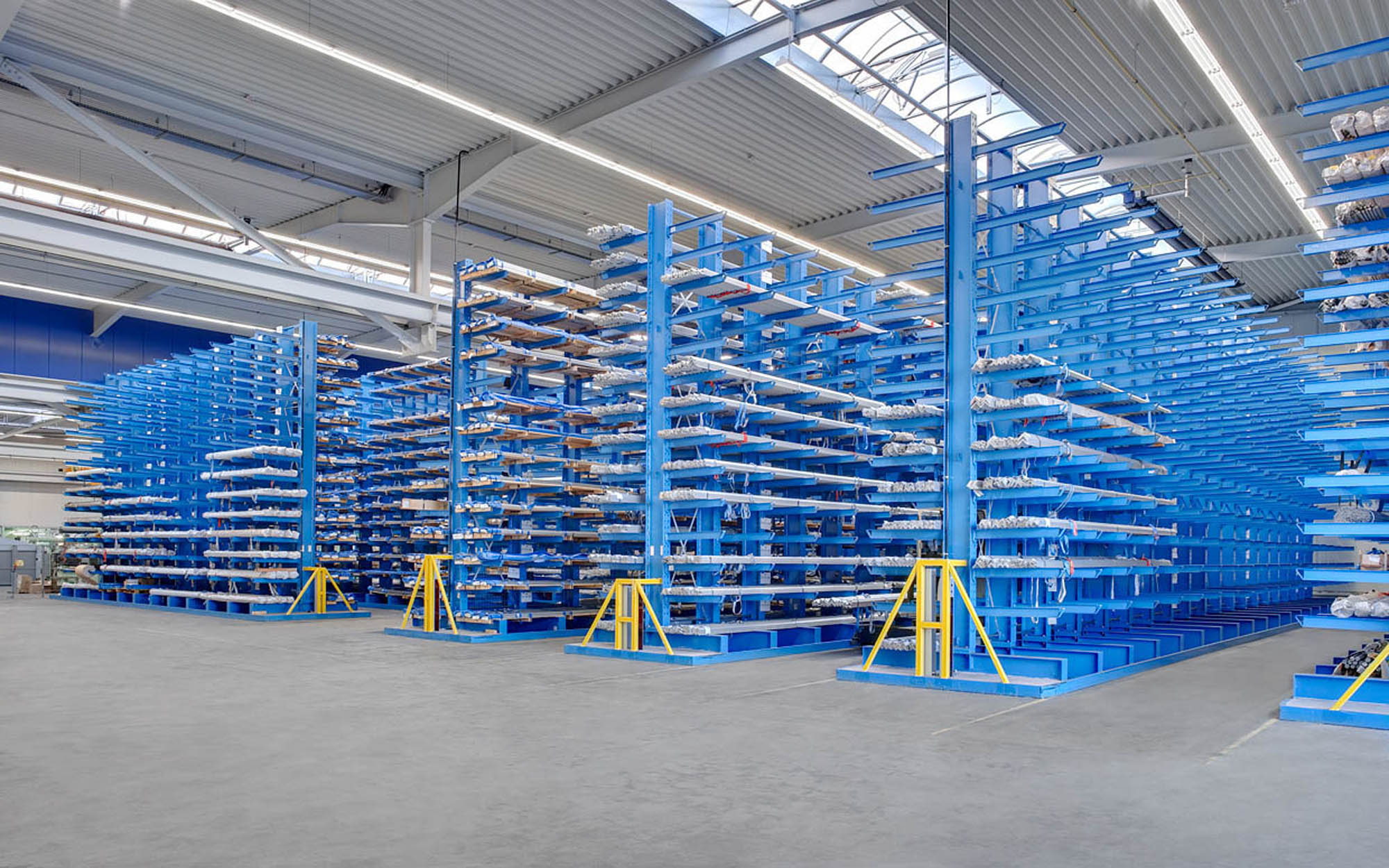

Cantilever racking system steel storage
Einseitiges Kragarmregal
Doppelseitiges Kragarmregal
Doppelseitiges Kragarmregal
Doppelseitiges Kragarmregal
Doppelseitiges Kragarmregal
Doppelseitiges Kragarmregal
Doppelseitiges Kragarmregal
Doppelseitiges Kragarmregal

Doppelseitige Kragarmregale

Das doppel- oder beidseitige Kragarmregal besteht aus dem gleichen Ständerprofil, wie die einseitige Option. Allerdings werden beide Seiten des Regals mit Füßen und Kragarmen ausgestattet. So steht Ihnen die doppelte Lagermöglichkeit zur Verfügung. Dieser Vorteil macht die doppelseitige Lösung noch wirtschaftlicher.

Doppelseitiges Kragarmregal

Kragarmregale für schwere Lasten

Schwerlasten sind eine Herausforderung für jedes Regal. Das Kragarmregal von OHRA besteht daher aus warmgewalzten Stahlprofilen für alle tragenden Elemente. Die Produktvorteile dieses Regal-Systems werden sogar mit steigenden Lastanforderungen noch viel deutlicher. Mit Standardarmlasten bis zu 2.500 kg und mit Stützenlasten bis zu 10.000 kg bewältigt es problemlos auch Schwerlasten.



Schwerlast-Kragarmregal

cantilever racking system for storing timber

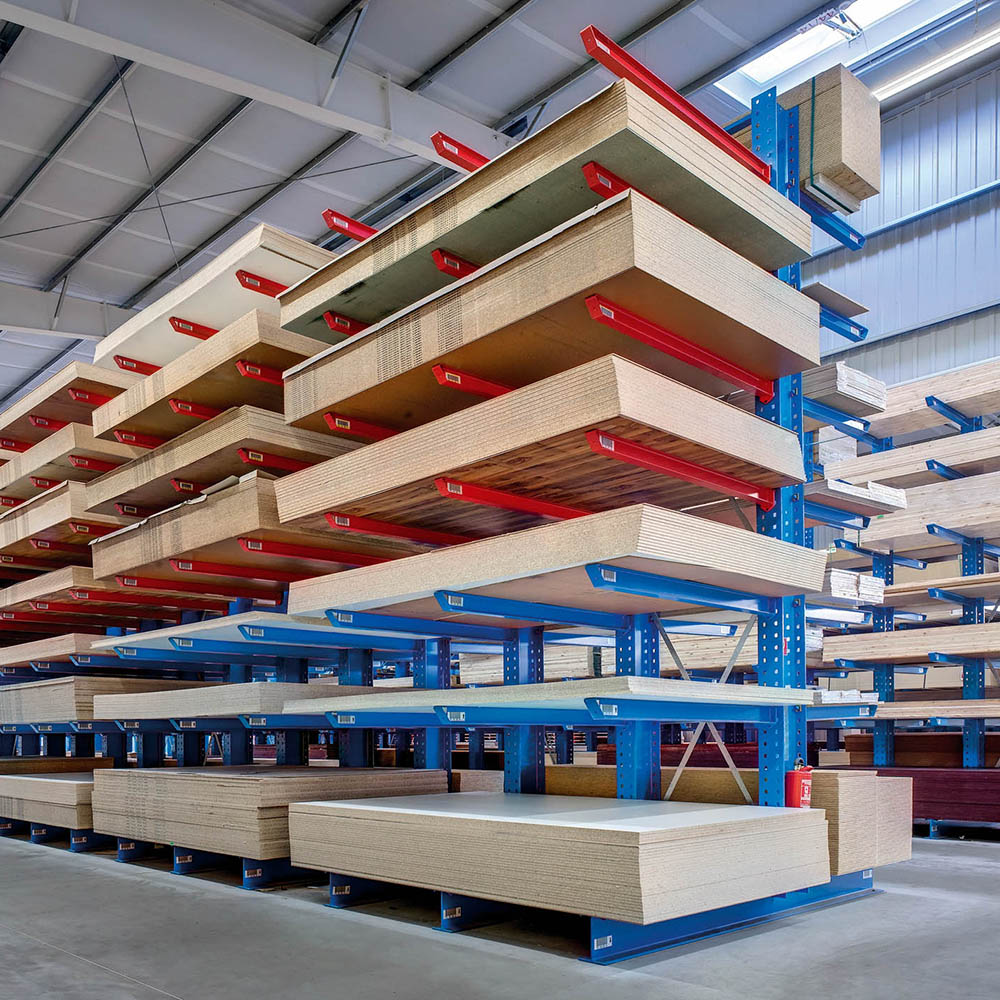

Für die Lagerung von Spanplatten. Das Kragarmregal ist doppelseitig und pulverbeschichtet.

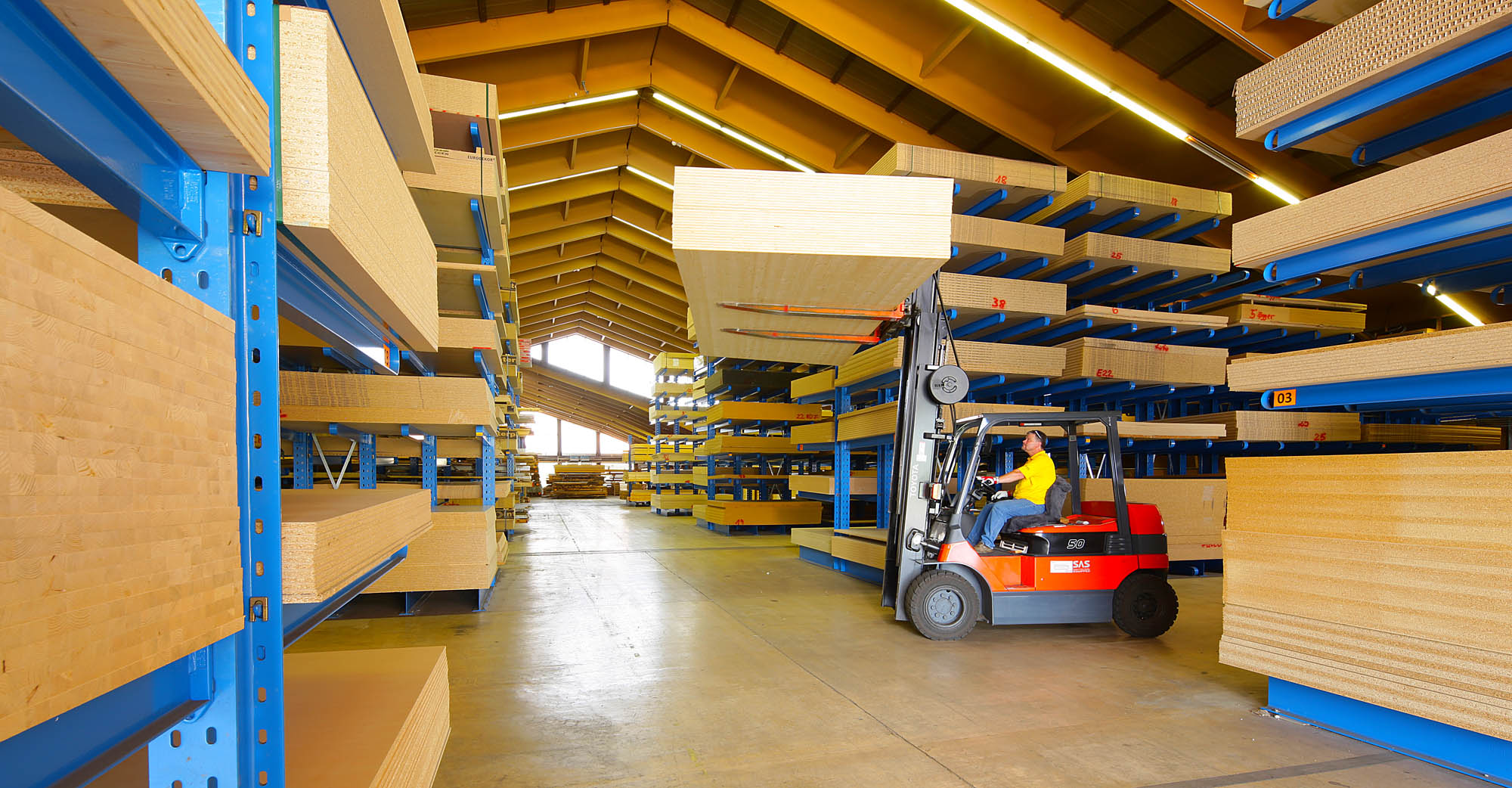

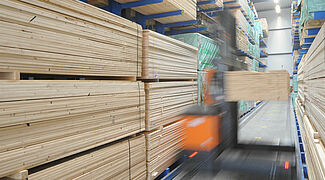

Cantilever racking for timber storage

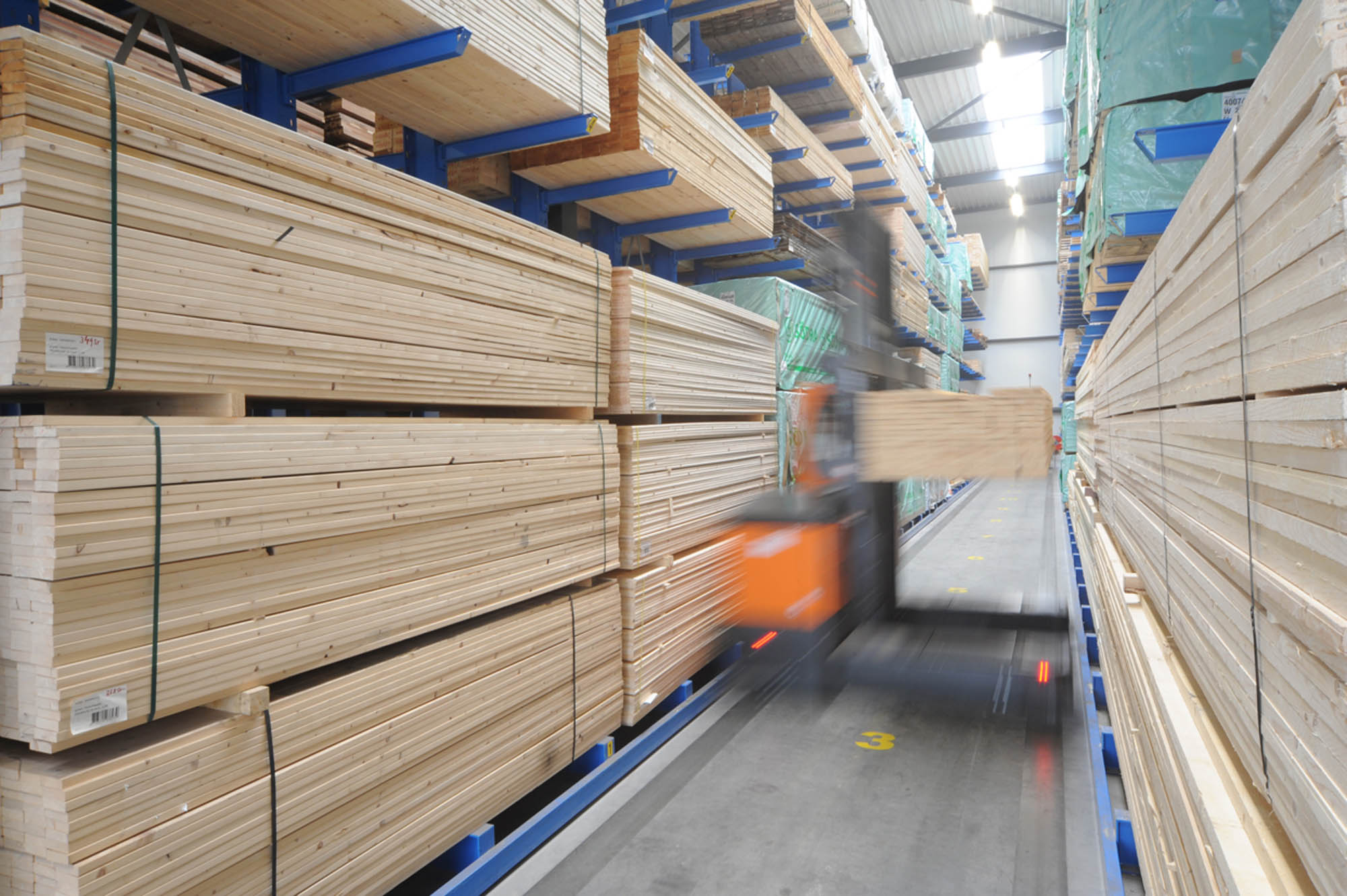

Kragarmregale für die Holzlagerung. Schmalganglager mit Führungsschienen für 4-Wege-Stapler
Cantilever racking for coils

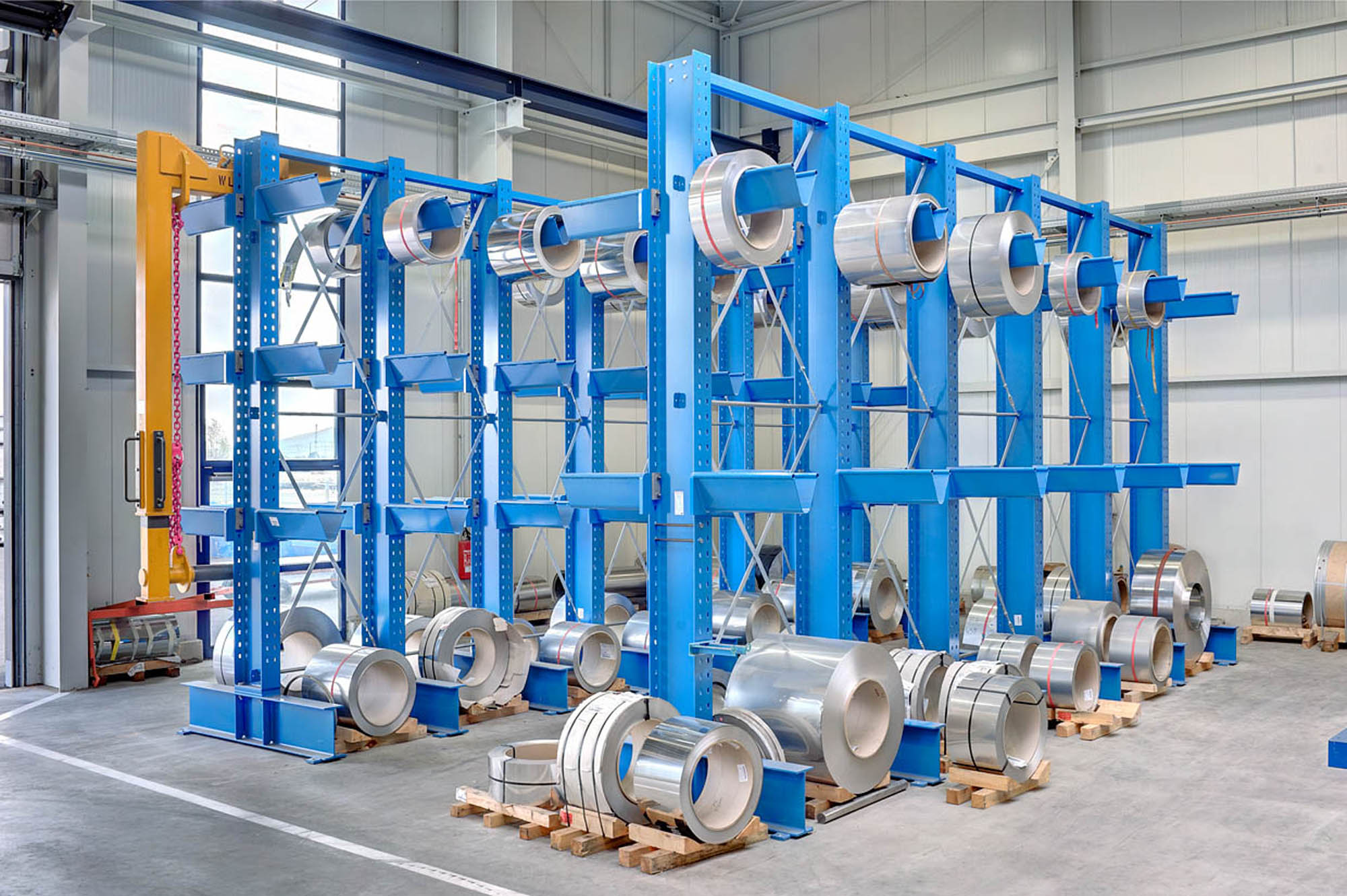

Perfekt für Coils. Tragfähigkeit bis zu 15 Tonnen pro Arm.
Cantilever racking for the storage of timber
Kragarmregale für Holzplatten. Direkter Zugriff auf verschiedene Abmessungen.
Cantilever racking system for storing steel
In einem Stahl Service-Center. Hohe Tragfähigkeiten für Blech- und Profillagerung.

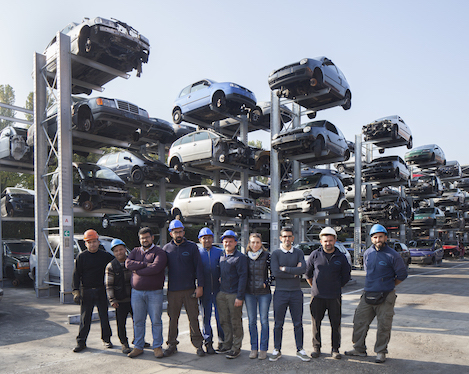

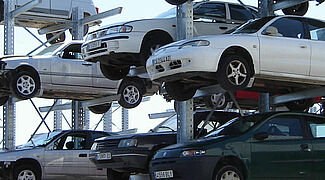

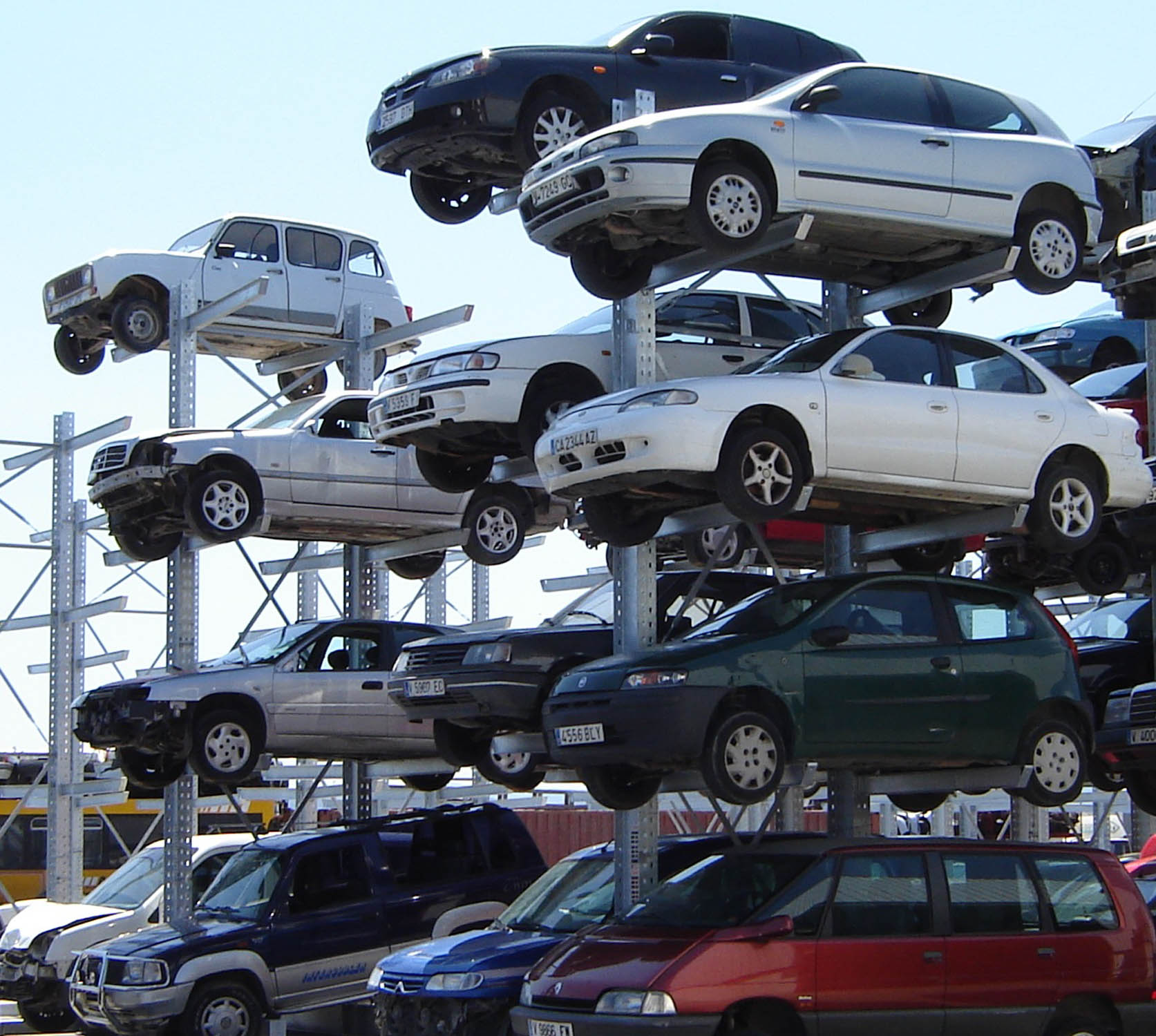

Cantilever racking system for car recycling

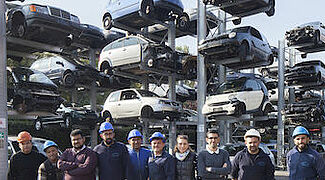

Für die Lagerung von Altfahrzeugen bei einem Autoverwerter. Lagermöglichkeit von bis zu 4 Fahrzeugen übereinander.

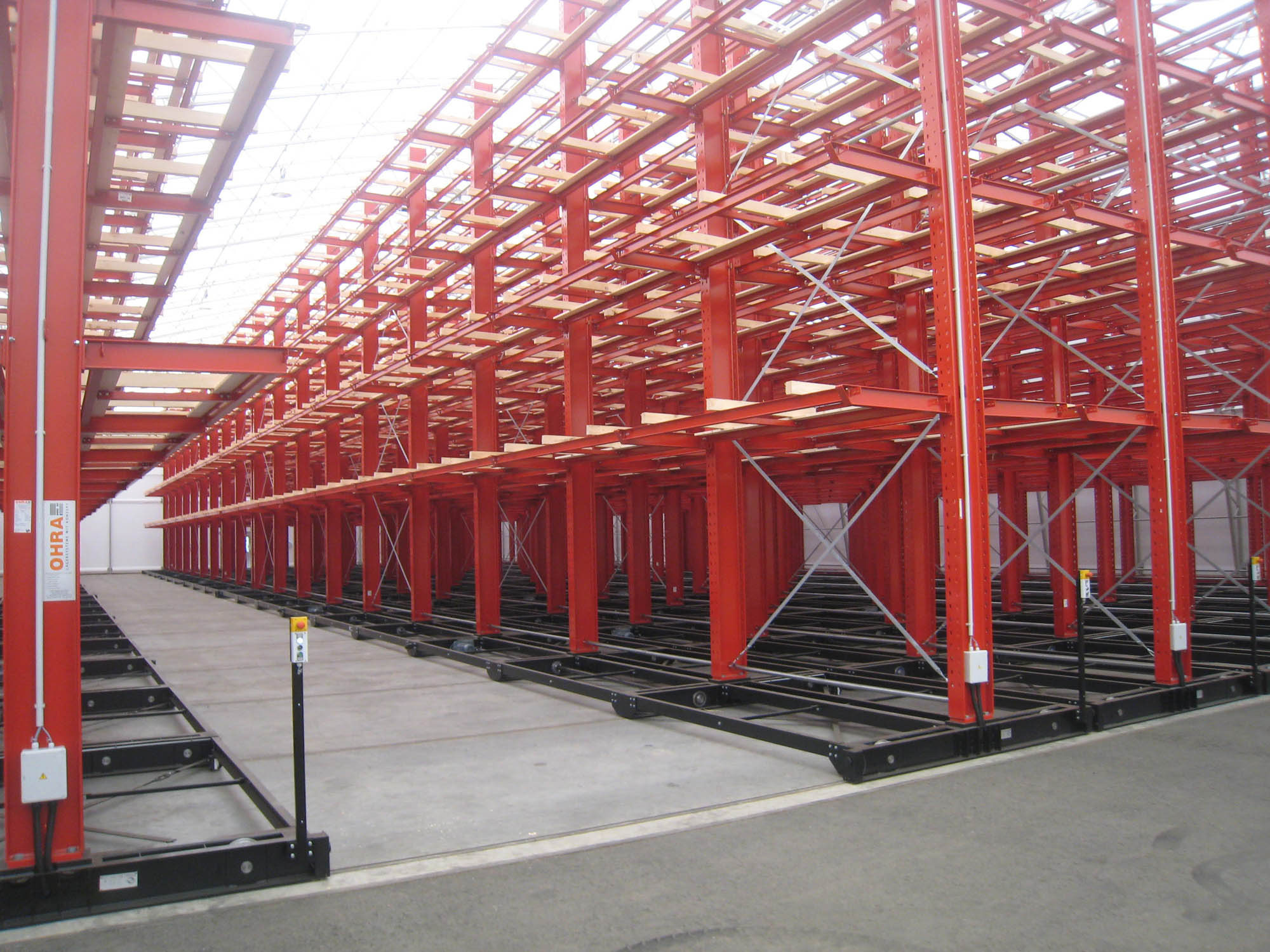

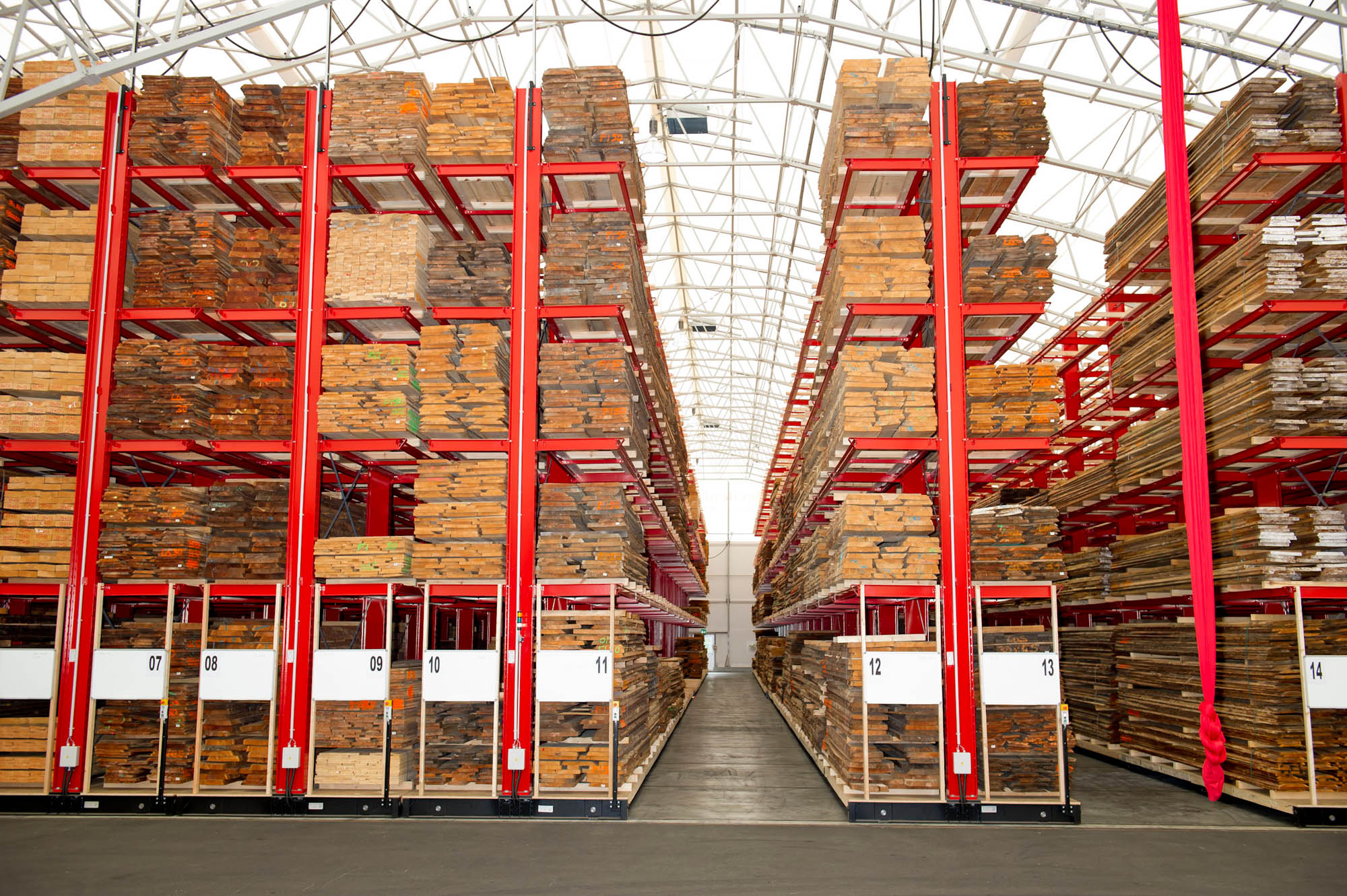

Mobile racking system
Verschieberegal. Die robusten Regale werden auf Verfahrwagen montiert, die elektrisch bewegt werden können. Kompakte Lagerung auf kleiner Grundfläche.

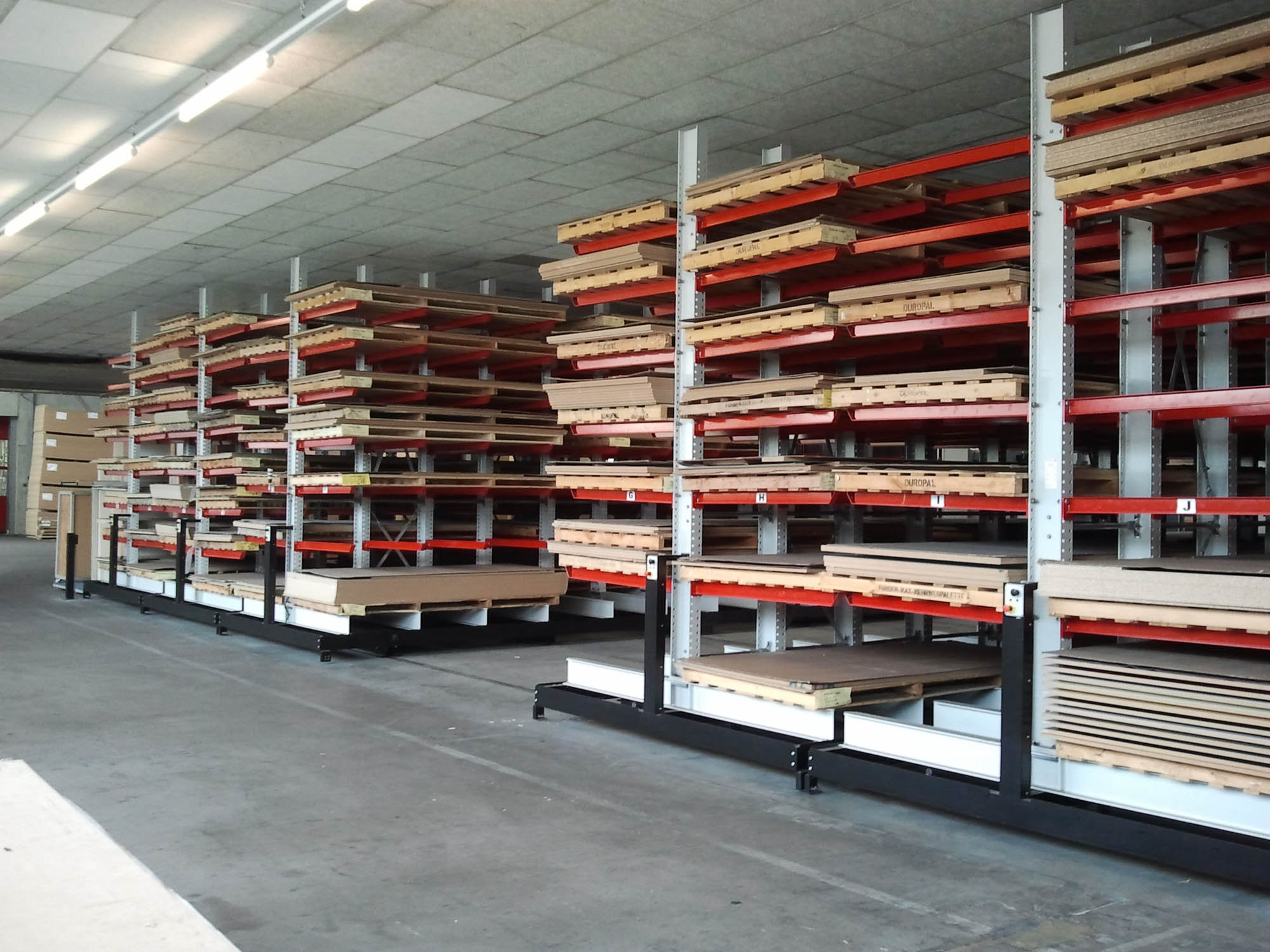

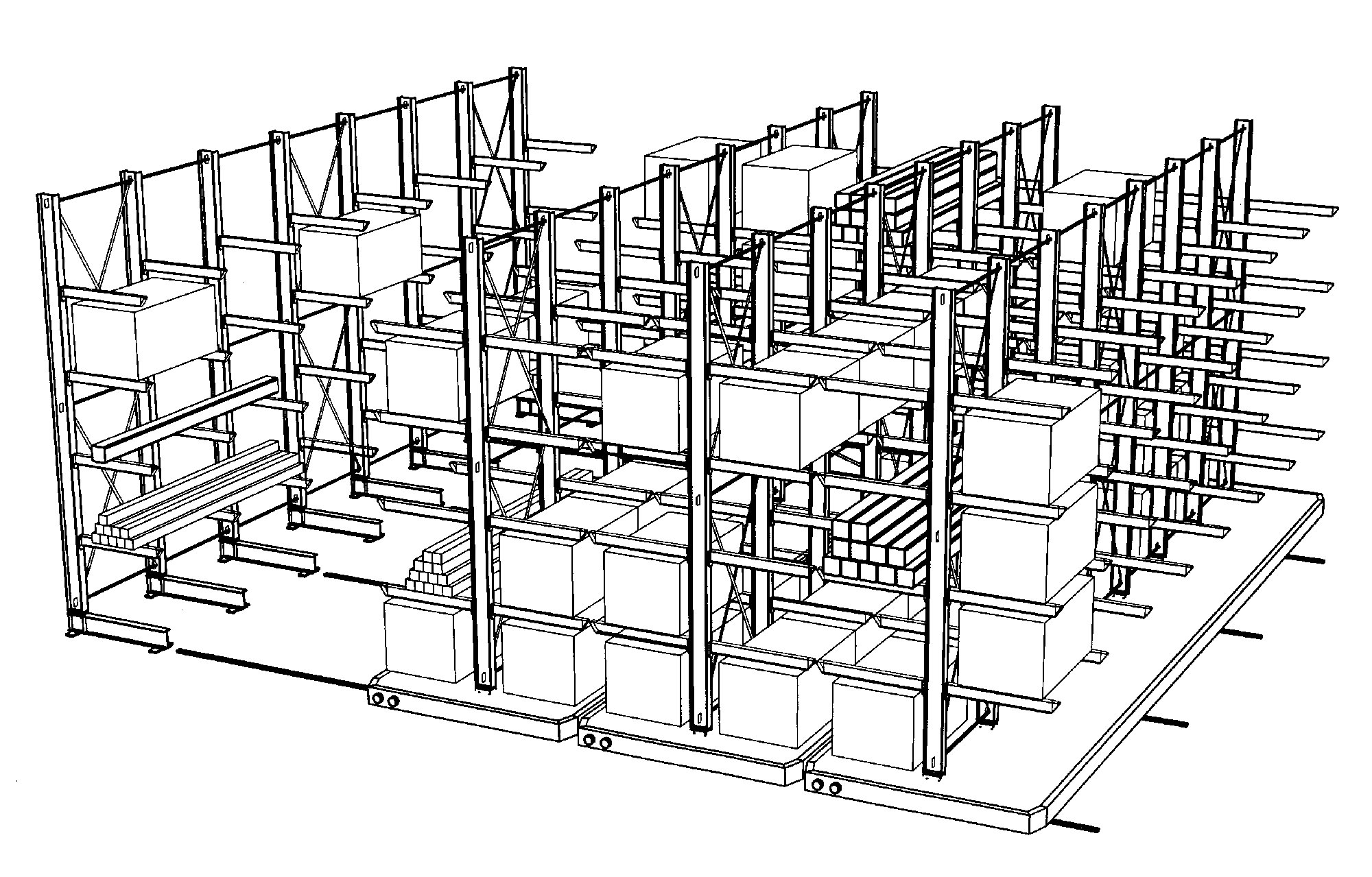

Mobile cantilever racking
Das Prinzip einer Verschieberegal-Anlage.

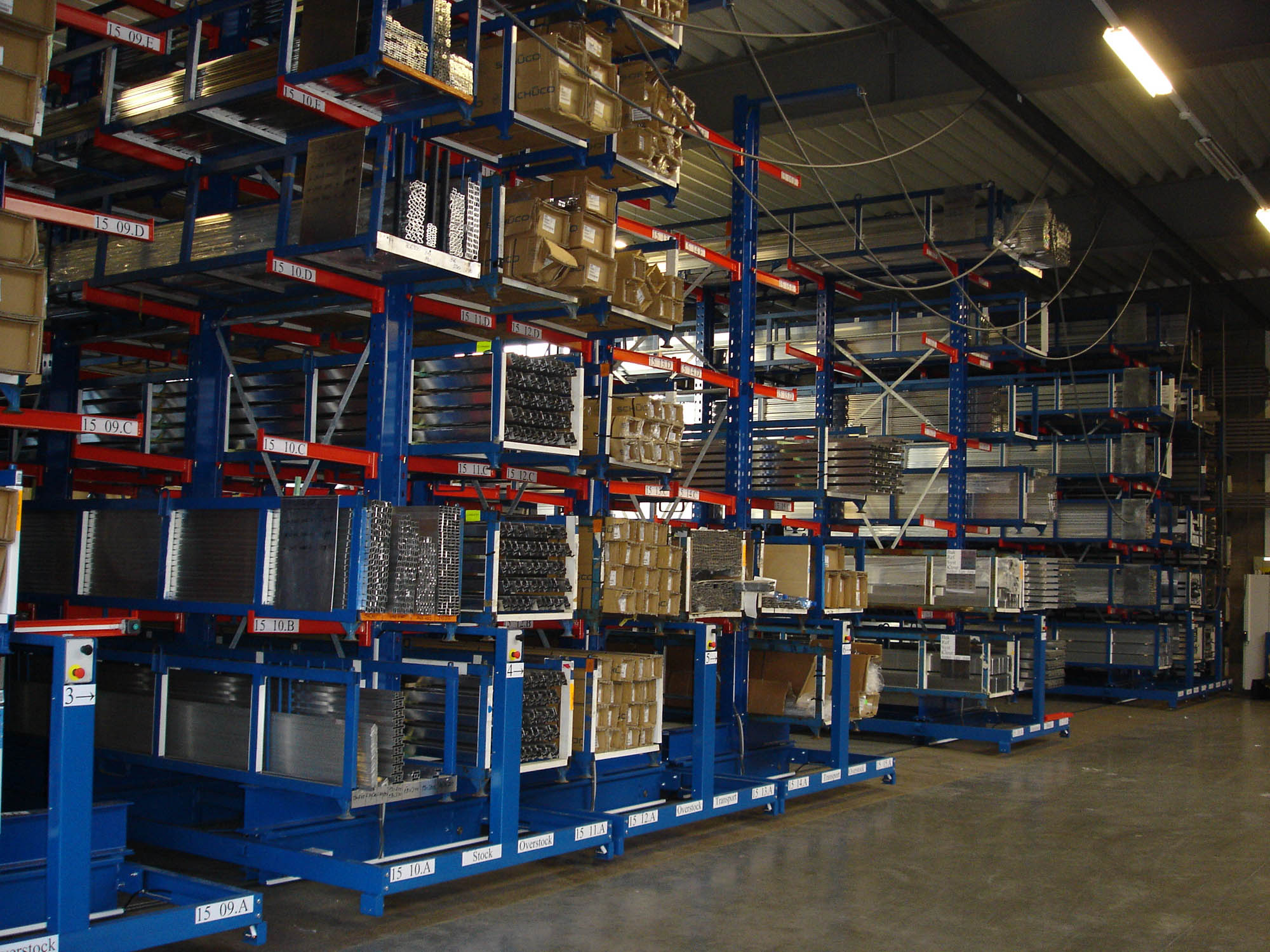

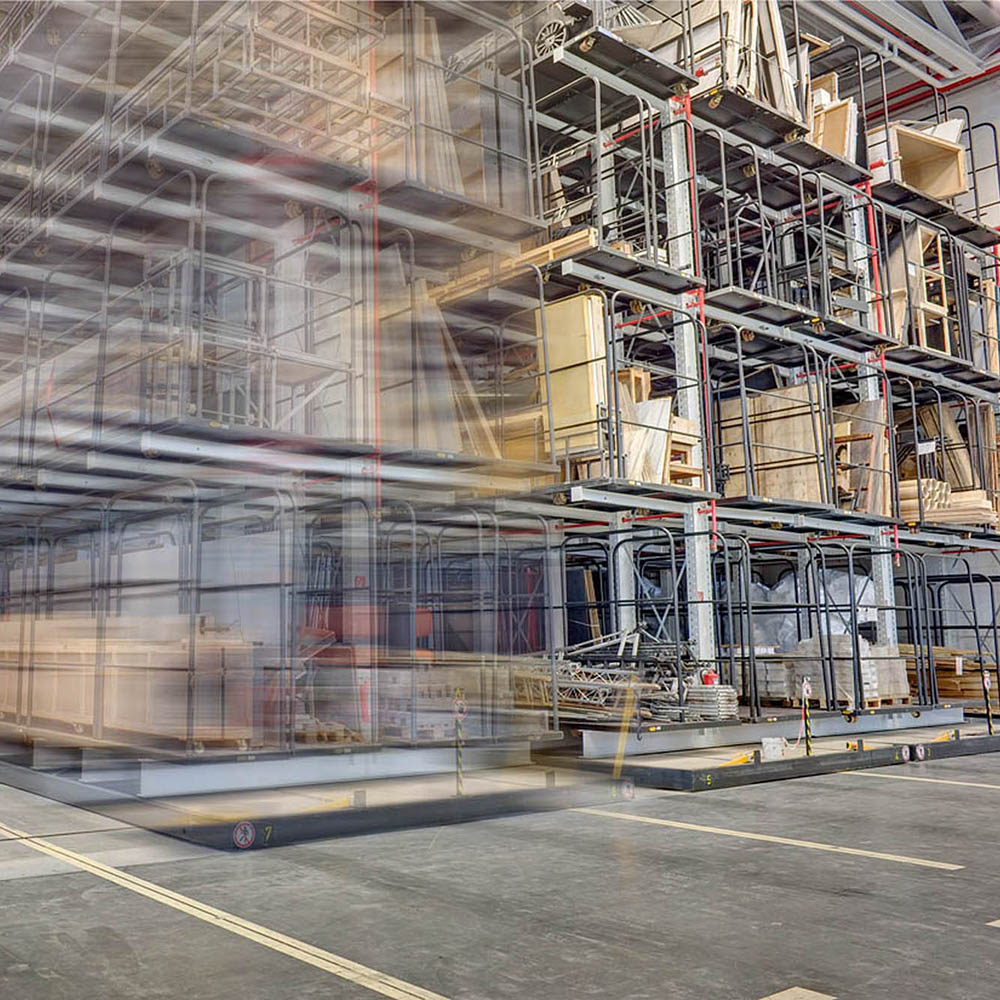

Mobile cantilever racking system
Verschiebbare Varianten bei einem Aluminiumverarbeiter. Kompakte Lagermöglichkeit auf geringer Grundfläche. Auf Knopfdruck fahren die Regalzeilen auseinander, so dass nur ein Regalgang geöffnet ist.
Mobile cantilever racking system
Offener Gang eines Verschieberegals. Auf Knopfdruck öffnet sich nur der Gang, in welchem man ein- oder auslagern möchte. Elektronische Steuerung.
mobile racking system in a timber wholesale warehouse
Verschieberegale bei einem Holzhändler in Österreich. Die Ware ist sicher auf den robusten Kragarmen gelagert. Auf Knopfdruck öffnet sich nur der Gang, aus dem Ware entnommen oder eingelagert werden soll.
Mobile cantilever racking system
Verschiebbare Version bei einem Holzverarbeiter. Nur der Gang, in dem man ein- oder auslagern möchte, ist geöffnet. Die restlichen Regalzeilen sind Platz sparend zusammengeschoben.
mobile cantilever racking
Verfahrbar für Langgut. Es öffnet sich immer nur der Gang, in dem Ware ein- oder ausgelagert werden soll.

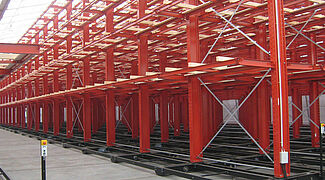

Kragarmregale als Verschieberegal

In einem Verschieberegal sind die Regalreihen direkt miteinander verbunden, ohne freien Zwischenraum. Erst wenn Sie auf Ihre gelagerten Artikel zugreifen möchten, können Sie die gewünschten Regale manuell oder elektrisch verschieben, wodurch ein Zugang geschaffen wird. Durch die Verwendung von Verschieberegalen von OHRA können Sie Ihre begrenzte Lagerfläche optimal ausnutzen und Ihre Produkte effizient organisieren. Die Platzersparnis ermöglicht gleichzeitig eine klare Übersicht über Ihr Lagergut und die verschiedenen Warengruppen, was zu einer Zeit- und Ressourceneinsparung führt.

Kragarmregal als Verschieberegal

Kragarmregale für Langgut

Für die Lagerung besonders langer Güter eignen sich Langgutregale. Ein Langgutregal kann sowohl als vertikales Lagersystem als auch als horizontales Lagersystem konzipiert werden. Entscheidend für die Auswahl eines Systems ist der Einsatzzweck und die vorhandene Fläche im Lager. Die Kragarmregale sind für Rohre beispielsweise optimal geeignet. Der Zugriff ist schnell und man hat einen guten Überblick über die verschiedenen Längen und Sorten. Das Vertikalregal kann auch in Verkaufsräumen aufgestellt werden.

Kragarmregal für Langgut

Cantilever racking systems for aluminum
Lagerung von Aluminiumprofilen horizontal in Langgutregalen

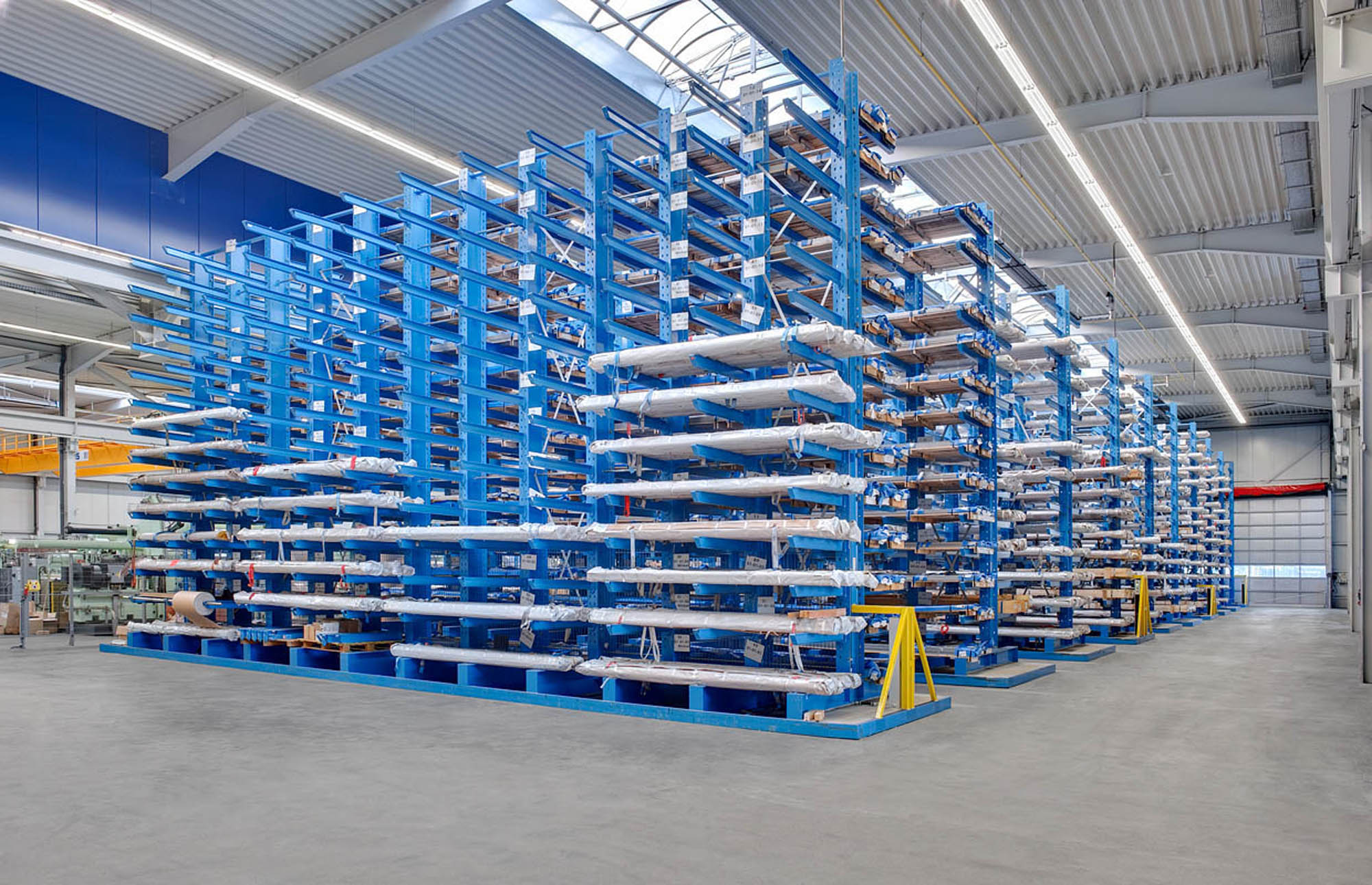

cantilever racking for the metal trade

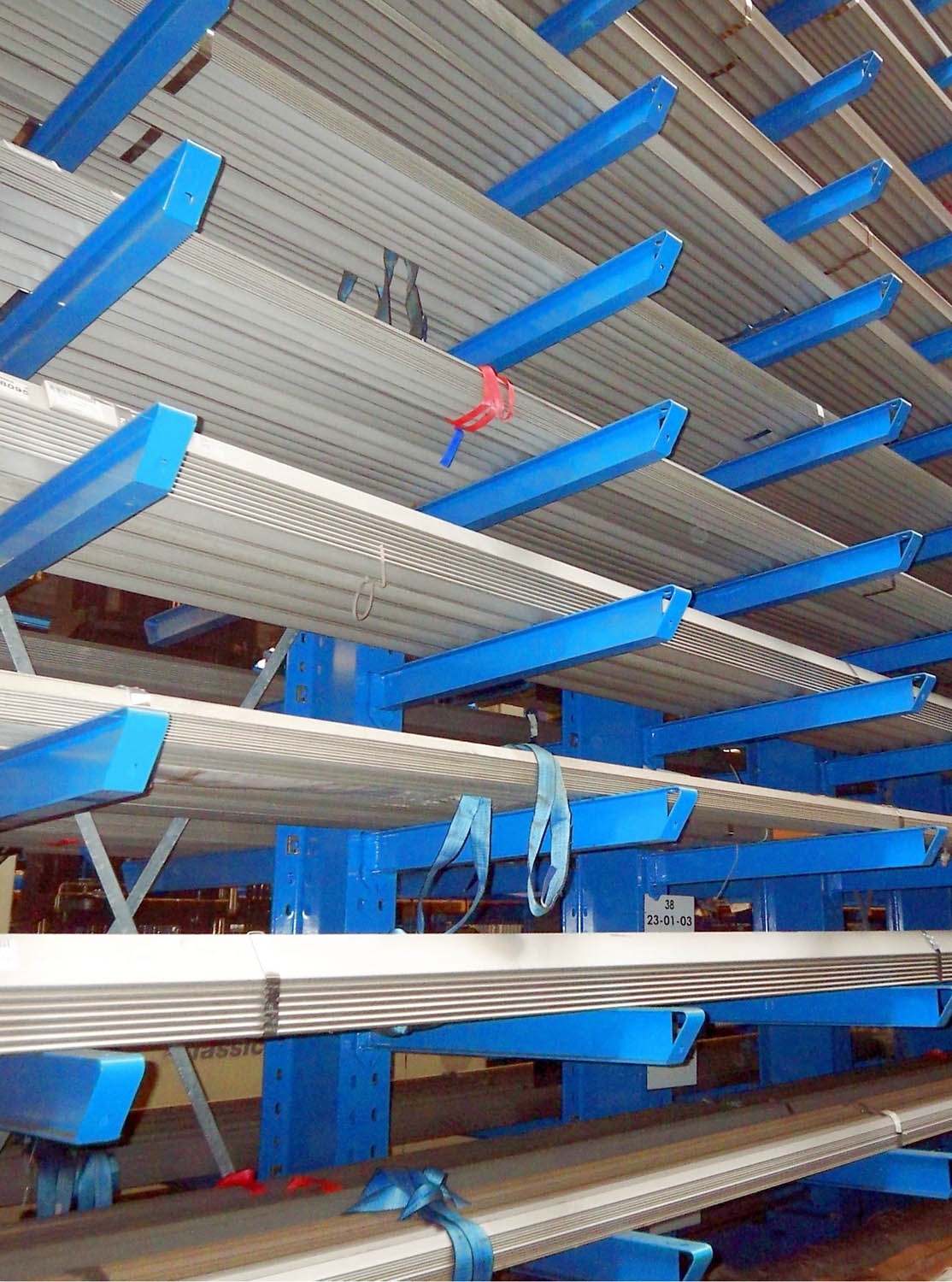

Lange Profile horizontal in einem Langgutregal. Mehrere Lagerebenen, Ausnutzung der Hallenhöhe.
cantilever racking for the metal trade
Verschiedene Längen und Abmessungen können in einem Regal abgelegt werden.

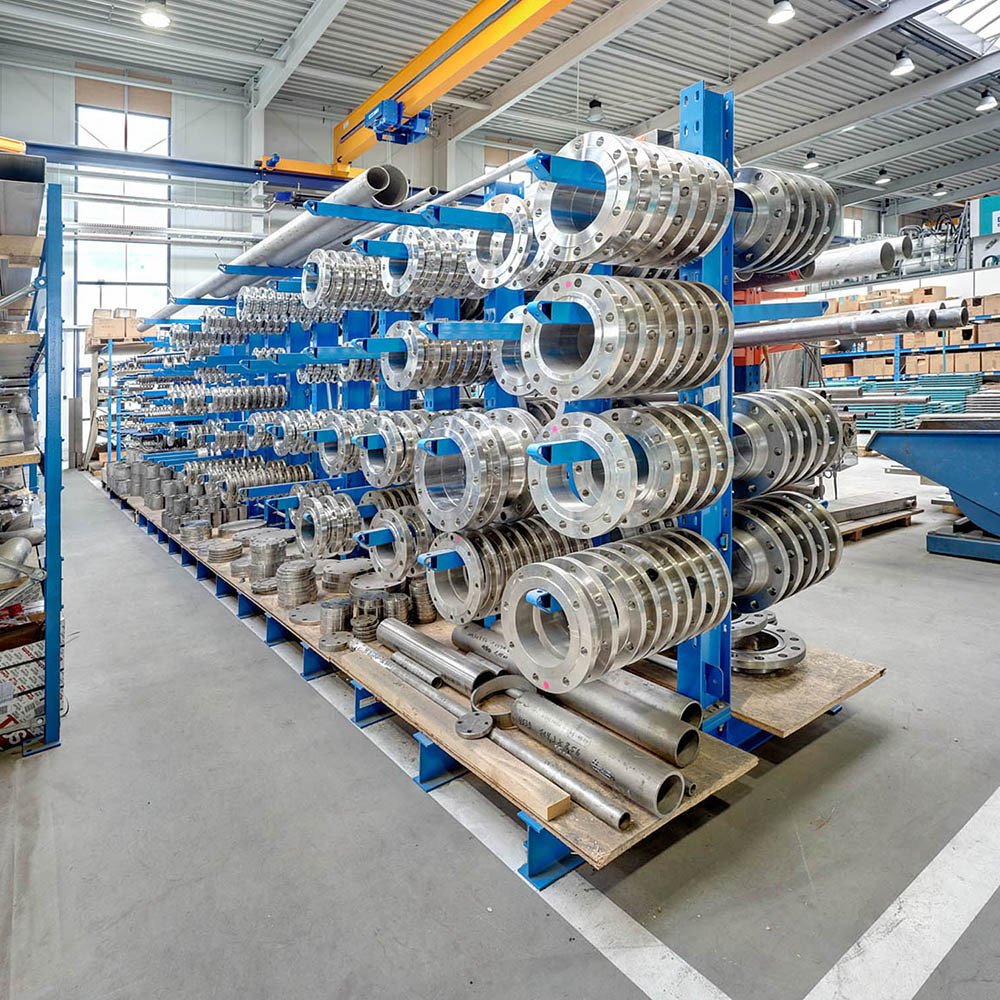

Cantilever racking for storing steel
Für die Lagerung von Metallringen. Ebenso geeignet für Coils und Drahtrollen.
Cantilever racking system for storing metal
Die doppelseitige Version für die Lagerung von Langgut. Armbrücken als Zubehör ermöglichen eine durchgehende Lagerung von verschiedenen Abmessungen in einer Lagerebene.
Galvanized cantilever racking system for outdoor storage
Feuerverzinkt für das Außenlager. Auf Anfrage auch mit Dach und Wand ausführbar.
Cantilever racking system for external storage
Für das Außenlager. Doppelseitige Ausführung. Zusätzlich mit Dach und Wand erweiterbar.
Cantilever racking systems for aluminum
Für die Lagerung von Aluminiumprofilen. Optimale Lagerung für Langgut auf geringer Grundfläche.
Cantilever racking system steel storage
Mit Armbrücken als Zubehör. Durchgehende Lagermöglichkeit ohne störende Zwischenstützen.

Weitere Ausführungen von Kragarmregalen

Weitere Kragarmregal-Ausführungen von OHRA bieten maßgeschneiderte Lösungen für einzigartige Lagerbedürfnisse, darunter spezielle Anwendungen wie Kragarmregal-Hallen, -Bühnen und Fliesenpräsentationen. Entdecken Sie unsere weiteren Kragarmregal Ausführungen mit breiter Materialauswahl, Stabilität, Sicherheit und Erweiterbarkeit.

Weitere Ausführungen

Referenzen für Kragarmregale

Adamet
Investzal
Albixon
Corswarem NV
Adamet

Adamet

Der Metallgroßhändler Adamet-Niemet ersetzte das bisherige Lagerkonzept mit Bodenlagerung und zu niedrigen Regalen durch eine Lagerung in bis zu 8.570 Millimeter hohen Kragarmregalen von OHRA. Die Traglasten der Kragarme beträgt dabei 500 oder 600 Kilogramm, bis zu 16 Lagerebenen sind bei einer Regalhöhe von 8.570 Millimetern möglich. So konnte nicht nur die Lagerkapazität erhöht, sondern auch die Ein- und Auslagerungsprozesse beschleunigt und die Effizienz der Produktion gesteigert werden. Die flexiblen, höhenverstellbaren Kragarme der OHRA-Regale weichen zudem bei Stößen nach oben und seitlich aus. So wird die Ware vor Beschädigungen geschützt.

Zur Erfolgsgeschichte

Investzal

Investzal

Zur Lagerung von bis zu 5 Tonnen schweren Coils installierte das ungarische Unternehmen Invesztál ein 19,9 Meter langes Palettenregal von OHRA. Das Schwerlastregal wurde individuell auf die Dimensionen der auf Paletten eingelagerten Coils angepasst. Im Vergleich zur bisherigen Lagerung – eine Mischung aus Bodenlager und Standard-Regal - ist der Zugriff auf die Coils mit den neuen Regalen einfacher, zuverlässiger und schneller. Zudem werden Beschädigungen an den - teils auch farbig - verzinkten Coils minimiert.

Zur Erfolgsgeschichte

Albixon

Albixon

ALBIXON, einer der führenden Hersteller von Schwimmbädern und Poolüberdachungen in Europa, hat seine Lagerkapazitäten mit einer überdachten Kragarmregalanlage von OHRA erweitert. Hier lagern palettierte Aluminiumprofile; die Länge der Paletten beträgt 5 bis 12 Meter, das Gewicht reicht von 500 bis 1.200 Kilogramm. Die neue Regalanlage bietet nicht nur mehr Platz, sondern reduziert auch Kosten: Unnötige Materialbewegungen werden vermieden, die Effizienz der Lagertransporte steigt und das Risiko von Schäden an der Lagerware sinkt. Dank des Witterungsschutzes sinken zudem die Kosten für die Qualitätskontrolle. Durch die gute Übersicht über die eingelagerten Waren ist auch die Inventur deutlich einfacher durchzuführen.

Zur Erfolgsgeschichte

Corswarem NV

Corswarem NV

Auf sehr geringer Grundfläche ein hohes Lagervolumen.

Zur Erfolgsgeschichte

Sistema

Maximale Lagerdichte durch 14 Meter hohe Kragarmregale.

Zur Erfolgsgeschichte


Technische Details

Die Konstruktion bei unseren Kragarmregalen besteht aus vollwandigen, robusten, warmgewalzten Stahlprofilen, die besonders tragfähig, sicher und langlebig sind. Die Hauptbaugruppen (Ständer, Kragarme, Füße) sind für den Innenbereich hochwertig pulverbeschichtet. Alle anderen Bauteile sind bandverzinkt nach DIN 10346. Tauchbad – Feuerverzinkung der Bauteile nach DIN EN ISO 1461 für den Außenbereich.

Verankerung der Regale im Innenbereich durch verzinkte Anker, im Außenbereich durch Anker in Edelstahl Ausführung.

Produktmerkmale Kragarme:

  • einhängbar, Verstellraster 100 : 100 mm
  • Flexibel  einhängbar und frei beweglich (z.B. Typ K60K+H), dadurch Schutz vor Beschädigung des Kragarms und Ihrer Ware
  • Schnelles Ein– und Aushängen in fast waagerechten Zustand z.Bsp. K60 K+H
  • Hochwertige, geschmiedete, spezialgehärtete Einhängekralle
  • Standard Farben RAL 5015, 2002, 3000, 6011, 7035
  • Keine Stoßkanten auf der Lagerfläche durch überstehende Verbindungsplatten an dem Kragarm --> somit keine Beschädigung der Ware beim Ein- und Auslagerungsvorgang
  • Vorschriftsmäßiger Armabweiser an den Kragarmen
  • Vorgerichtet zur Aufnahme einer Abrollsicherung
  • Vorgerichtet für den Einsatz einer Justierschraube

Produktmerkmale Ständerstiele/ Füße:

  • Standardmäßig beidseitig im Raster 100 : 100 mm gelocht, (Einseitige Regalfüße können für eine ggf. spätere, doppelseitig Nutzung vorbereitet werden.)
  • Mit Ständerfuß bündig verschraubt, dadurch vollflächige Auflage auf dem Ständerfuß ohne überstehende Verbindungsplatten. Somit keine Beschädigung beim Ein- und Auslagerungsvorgang
  • Problemloser Austausch der Bauteile bei Lagerumgestaltung oder Reparaturen möglich
  • Reifenschutz durch Abschrägung am Ständerfuß (Standard im System K60)

Unsere Regalsysteme entsprechen der DIN 18800-7 und den gängigen Richtlinien der Berufsgenossenschaft für Lagereinrichtungen und Geräte (BGR 234), sind sicherheitsgeprüft und verfügen über ein entsprechendes GS-Gütesiegel.

cantilever racking technical detail

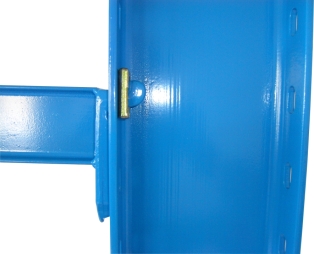

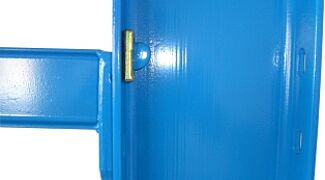

Eingehängter Kragarm mit Hinterlegplatte
cantilever racking technical detail

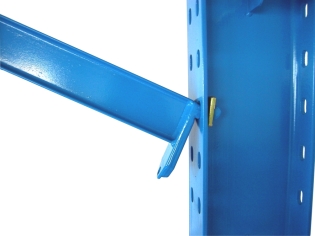

Bei Anstößen weicht der Kragarm aus
cantilever racking technical detail
Ständerprofil mit Anschluss für Distanzrohre

Sie suchen das für Sie passende Regalsystem oder haben das passende schon gefunden? Wir beraten Sie gerne und senden Ihnen auf Anfrage gerne ein Angebot zu.

Jetzt Angebotsanfrage senden

Zubehör für die OHRA Kragarmregale

Verschiedene Zubehörteile stehen für die erweiterte Konfiguration Ihres OHRA Regals zur Auswahl. Diese können entweder nachträglich oder bereits bei der Bestellung mitgeliefert werden. Hierzu gehören Gitterroste, Abrollsicherungen in schwerer und leichter Ausführung, Armbrücken, Sattelrohre, und vieles mehr. Sehen Sie nachstehend eine Auswahl der realisierten Lösungen.

cantilever racking accessory

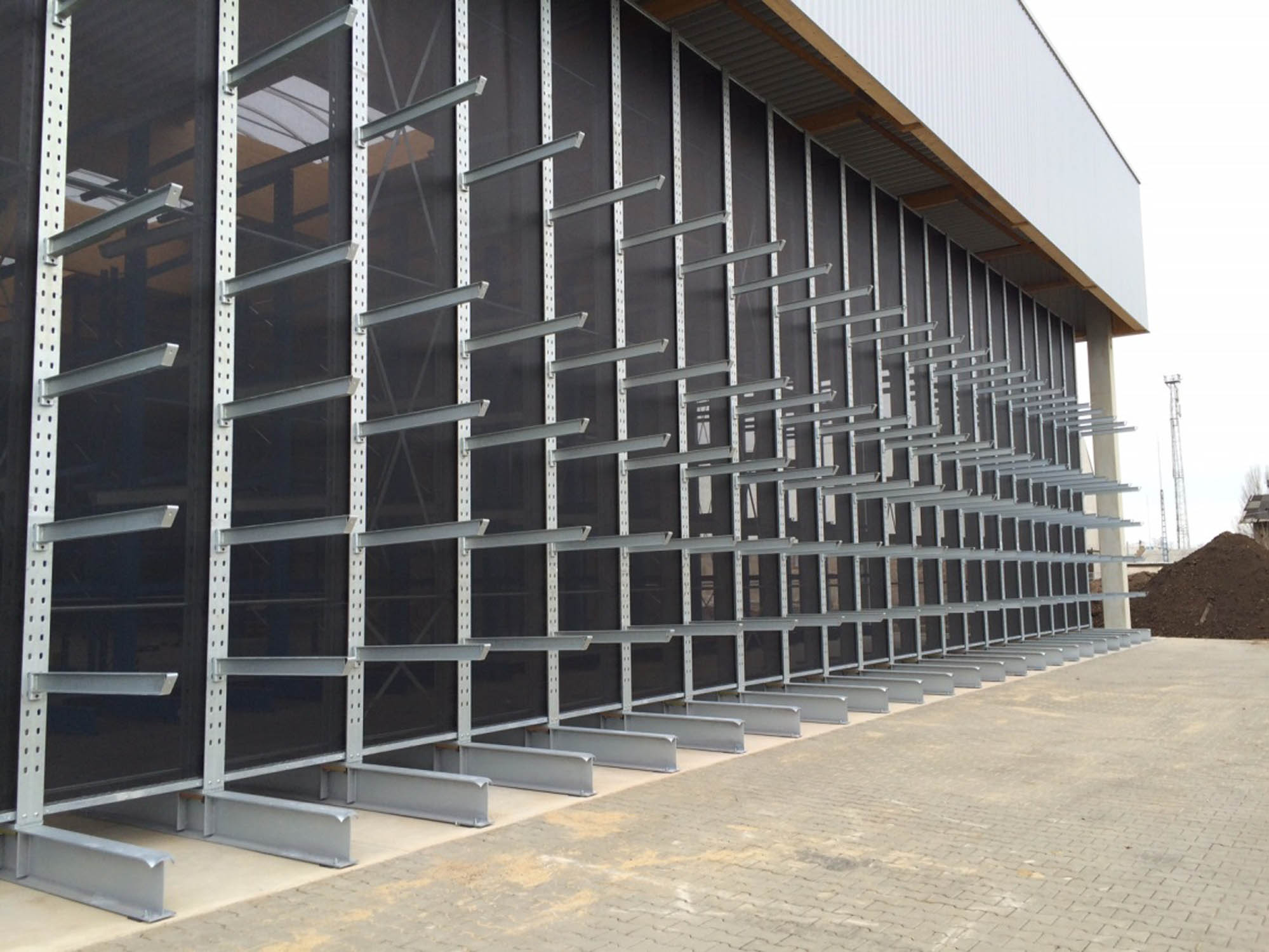

Feuerverzinkt mit Wetterschutznetz
Cantilever racking accessory
Mit Armbrücken. Hiermit können Waren mit verschiedenen Abmessungen in einer Lagerebene gelagert werden.
cantilever racking accessory

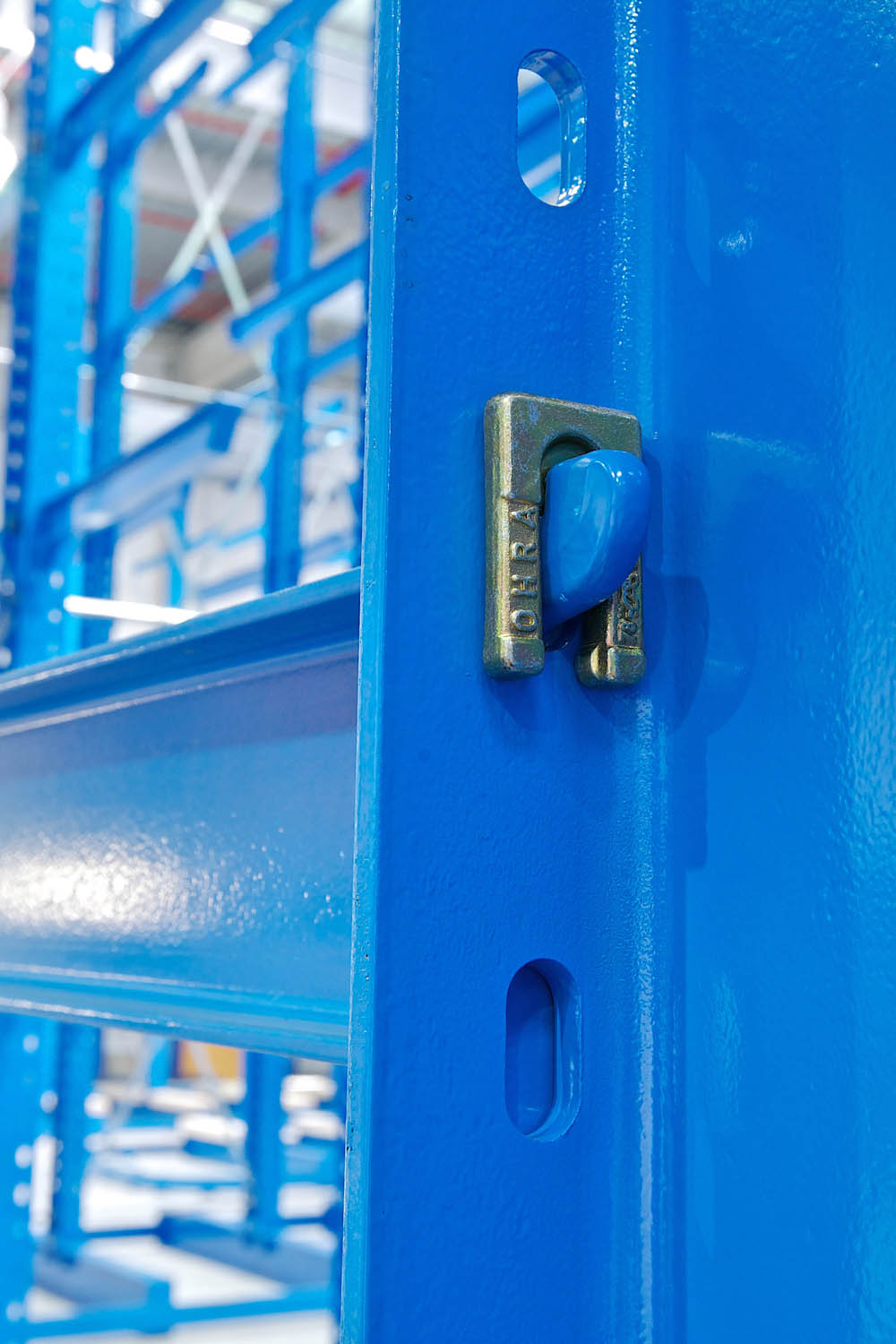

Mit patentierter Hinterlegplatte für die Fixierung der Kragarme.
Cantilever racking accessory

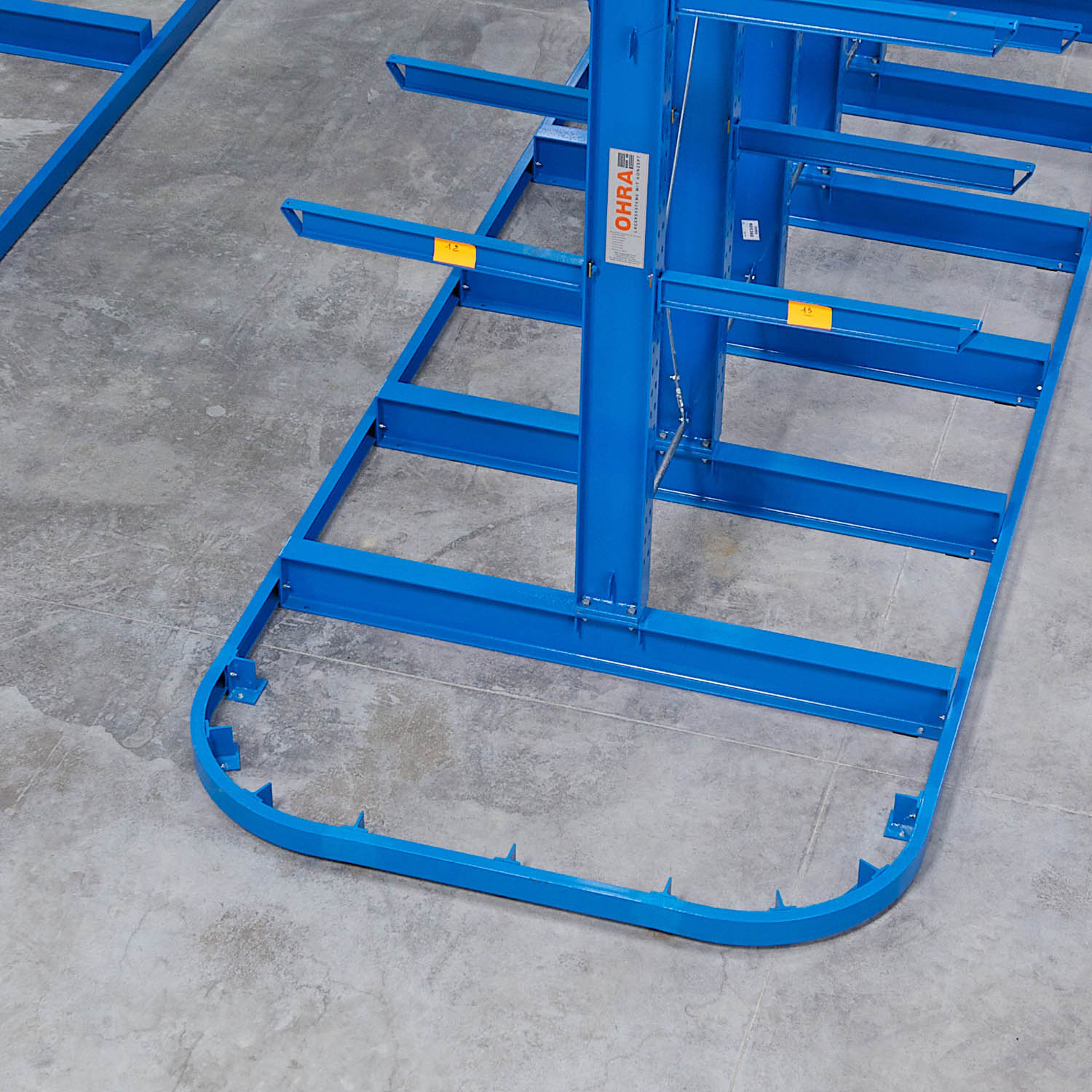

Mit Führungsschiene und Einfahrbogen. Damit können Vierwege-Stapler leichter in den Regalgang einfahren und geführt werden.
Cantilever racking accessory

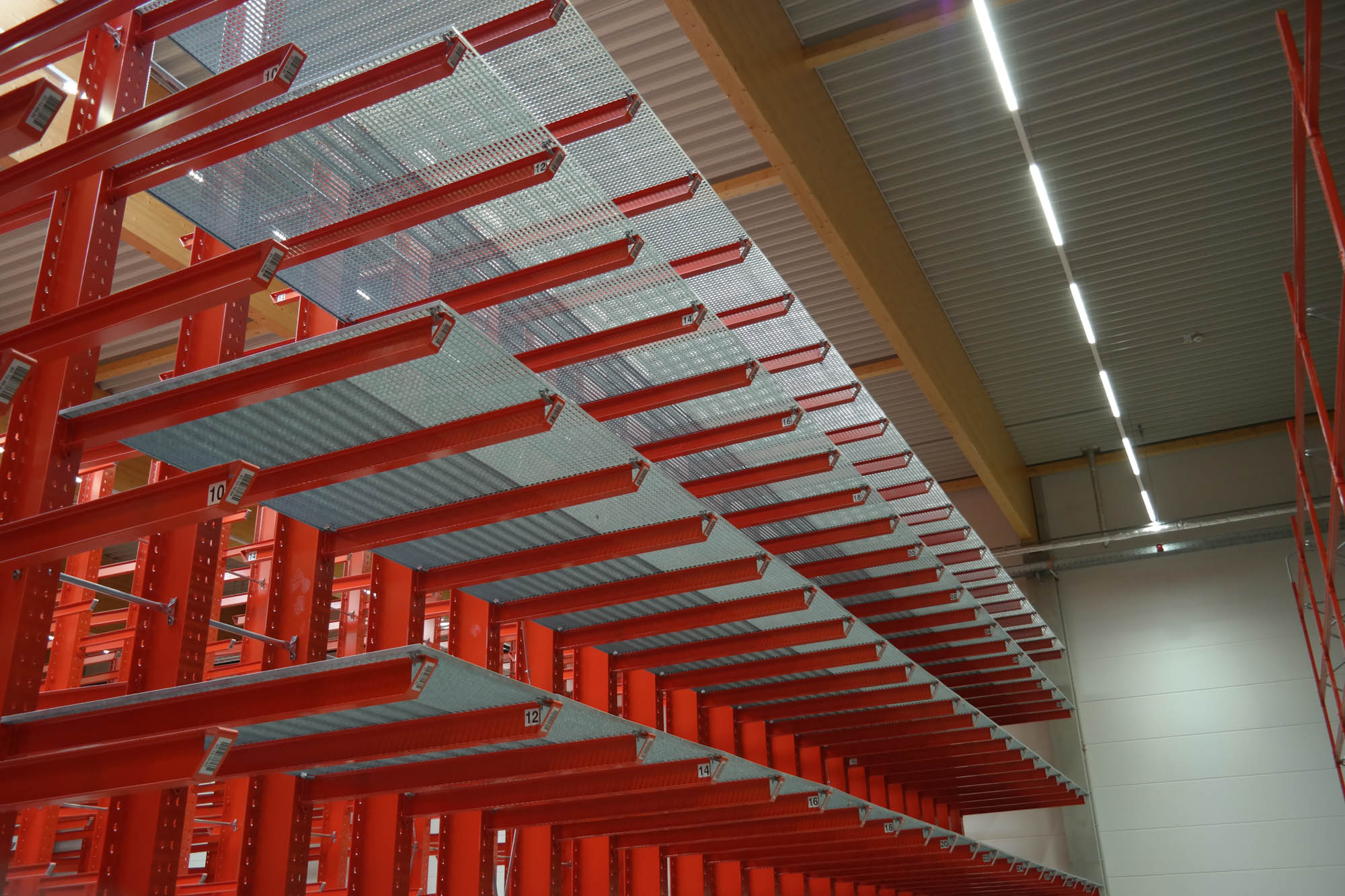

Mit Gitterrostauflage. Durchgehende Lagermöglichkeit.
Angebotsanfrage

Wir beraten Sie gerne und senden Ihnen auf Anfrage gerne ein Angebot zu
